STR2W152D

STR2W152D - Circuit intégré régulateur de commutation Flyback 60 W

Le STR2W152D de Sanken Electric est un circuit intégré régulateur de puissance flyback de 60 watts hautes performances, conçu pour les alimentations AC-DC isolées. Cette solution intégrée de gestion de l'alimentation combine un MOSFET à tension de claquage de 650 V avec des circuits de commande avancés, offrant ainsi des performances fiables pour les applications industrielles, de télécommunications, médicales et électroniques grand public.

Principales caractéristiques et avantages

• Puissance de sortie de 60 W : optimisée pour les convertisseurs AC-DC isolés de moyenne puissance
• MOSFET haute tension 650 V : assure un fonctionnement robuste avec une large plage de tension d'entrée (8,1 V à 32 V).
• Topologie Flyback : Conversion de puissance isolée et économique avec un minimum de composants externes
• Fréquence de commutation de 60 à 74 kHz : équilibre entre rendement et taille des composants
• Protection complète : Limitation de courant intégrée, protection contre les surcharges, les surchauffes et les surtensions
• Large plage de températures de fonctionnement : de -20 °C à +115 °C (température ambiante) pour les environnements difficiles.
• Conforme à la directive RoHS : Répond aux normes environnementales des marchés mondiaux

Applications typiques

• Adaptateurs et chargeurs AC-DC
• Alimentations auxiliaires pour équipements industriels
• Infrastructure de télécommunications et de réseaux
• modules d'alimentation pour dispositifs médicaux
• circuits de commande d'appareils électroménagers
• étages de puissance du pilote de LED

Avantages techniques

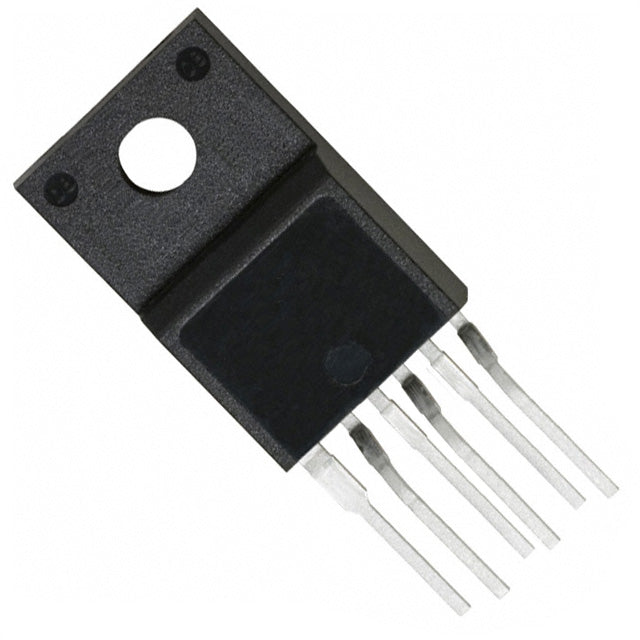

Le STR2W152D intègre un circuit de démarrage haute tension (15,3 V) et fonctionne avec un rapport cyclique maximal de 74 %, assurant un transfert d'énergie efficace dans les configurations flyback. Le boîtier traversant TO-220F-6L à broches formées simplifie l'implantation sur circuit imprimé et offre d'excellentes performances thermiques pour un fonctionnement fiable et durable.

Grâce à son architecture éprouvée de la série STR2W100D, ce circuit intégré offre aux concepteurs une solution économique pour la conversion de puissance isolée, tout en garantissant une fiabilité élevée et une protection complète contre les défauts. Sa large plage de tension d'alimentation et ses protections robustes en font la solution idéale pour les applications exigeant un support et une traçabilité à long terme.

Spécifications techniques complètes

• STR2W152D.pdf
