Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TEA1833TS/1Z
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
Circuit intégré de contrôleur Flyback GreenChip™ NXP TEA1833TS/1Z
Le TEA1833TS/1Z de NXP USA Inc. est un circuit intégré de commande flyback haute performance de la célèbre série GreenChip™, conçu pour les applications d'alimentation à découpage AC/DC à haut rendement. Ce contrôleur avancé assure une conversion de puissance fiable grâce à des fonctions de protection complètes et un contrôle précis de la fréquence.
Principales caractéristiques et avantages
- Fréquence de commutation de 65 kHz – Optimisée pour une conception de transformateur compacte et une réduction des interférences électromagnétiques
- Large plage de tension d'alimentation : fonctionne de 10,5 V à 36 V avec une tension de démarrage de 22 V.
- Protection complète contre les défauts : surintensité, surchauffe, surtension et court-circuit
- Fonctions de contrôle avancées - Contrôle de fréquence et démarrage progressif pour une fiabilité accrue
- Cycle de service élevé - Jusqu'à 90 % pour une efficacité accrue
- Plage de températures étendue - Fonctionne de -40 °C à 150 °C (TJ) pour les environnements exigeants
- Boîtier compact à montage en surface - SC-74 (SOT-457) pour les conceptions à espace restreint
- Conforme à la directive RoHS - Répond aux normes environnementales des marchés mondiaux
Applications
Idéal pour les alimentations destinées aux secteurs de l'aérospatiale, de l'automobile, de l'industrie, du médical et des télécommunications, exigeant une haute fiabilité, une topologie flyback isolée et une protection robuste contre les pannes. Parfait pour les ingénieurs concepteurs recherchant la technologie éprouvée des semi-conducteurs NXP, offrant une traçabilité complète et une disponibilité à long terme.
Spécifications techniques complètes
Toutes les spécifications sont garanties et traçables. Contactez notre équipe technique pour obtenir des fiches techniques, des schémas de référence et une assistance à l'intégration.
| Attributs du produit | Valeur de la propriété |
| Fabricant | NXP USA Inc. |
| Gamme de produits | GreenChip™ |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 22 V |
| Tension d'alimentation (Vcc/Vdd) | 10,5 V ~ 36 V |
| Cycle de service | 90% |
| Commutation de fréquence | 65 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Contrôle de fréquence, démarrage progressif |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |

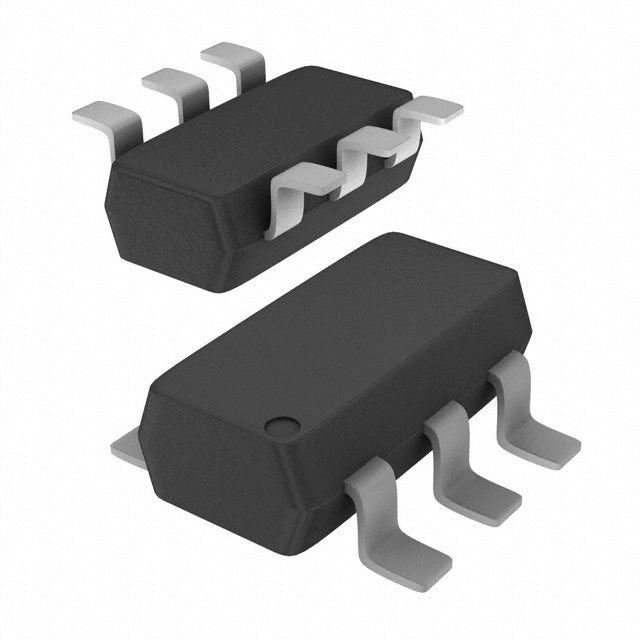

| Emballage / Étui | SC-74, SOT-457 |
| Emballage du dispositif du fournisseur | SC-74 |
| RoHS |  |
TEA1833TS/1Z.pdf
