TOP232P

TOP232P - Circuit intégré de commutation hors ligne haute performance TOPSwitch-FX

Le TOP232P de Power Integrations offre des performances et une fiabilité exceptionnelles pour les alimentations flyback économiques. Ce convertisseur hors ligne avancé intègre un MOSFET de puissance robuste de 700 V, permettant une conversion AC-DC compacte et efficace jusqu'à 15 W avec un minimum de composants externes.

Principales caractéristiques et avantages techniques

• MOSFET de puissance intégré 700 V - Élimine le transistor de commutation externe, réduisant le coût de la nomenclature et l'espace sur la carte jusqu'à 40 %
• Puissance de sortie maximale de 15 W – Optimisée pour les applications de faible à moyenne puissance, notamment les adaptateurs, les chargeurs et les alimentations auxiliaires.
• Topologie Flyback éprouvée - Sa conception isolée, conforme aux normes industrielles, garantit une isolation galvanique fiable et une capacité de sortie multiple.
• Large plage de fréquences de commutation (66 kHz à 132 kHz) - La modulation de fréquence automatique réduit les interférences électromagnétiques et permet une conception flexible du transformateur.
• Protection intégrée complète - Limitation de courant, coupure thermique et protection contre les surtensions intégrées protègent contre les défauts.
• Cycle de service maximal de 78 % - Optimise l'utilisation du transformateur et permet un transfert de puissance efficace sur une large plage de tensions d'entrée.
• Plage de températures de fonctionnement étendue - Conçu pour des températures de jonction de -40 °C à 150 °C, adapté aux applications industrielles et automobiles

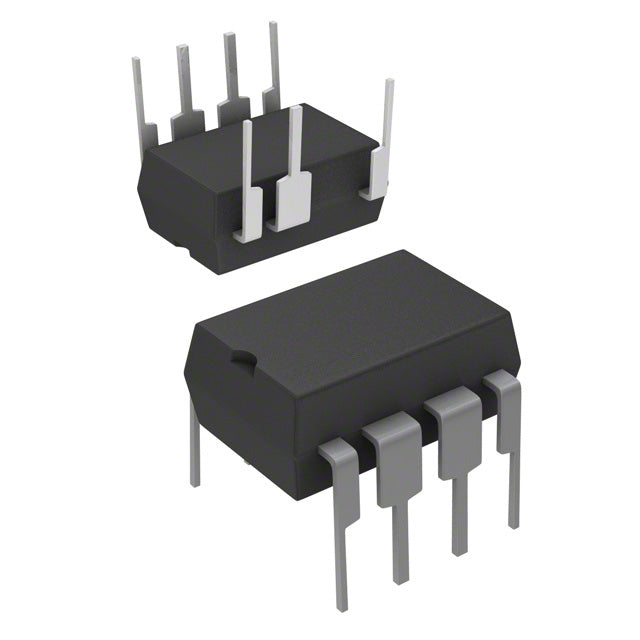

• Boîtier traversant standard à 8 broches - Simplifie le prototypage, la fabrication et la maintenance sur site grâce à une fiabilité mécanique éprouvée
• Gigue de fréquence - Réduit les interférences électromagnétiques conduites et rayonnées, simplifiant la conformité aux normes internationales
• Mode de redémarrage automatique - La récupération automatique en cas de panne garantit un fonctionnement robuste même dans des environnements exigeants.

Applications cibles et cas d'utilisation

• Adaptateurs secteur et chargeurs muraux - Électronique grand public, appareils mobiles, équipements IoT
• Alimentations auxiliaires et de secours - Appareils électroménagers, commandes industrielles, systèmes CVC
• Circuits de commande de LED - Éclairage architectural, signalétique, rétroéclairage d'écrans
• Systèmes de contrôle industriel - Automates programmables, capteurs, actionneurs, variateurs de vitesse
• Appareils pour la maison intelligente - Thermostats, systèmes de sécurité, appareils connectés
• Équipements médicaux - Instruments de diagnostic, surveillance des patients, appareils portables

Avantages et proposition de valeur du design

La gamme TOPSwitch-FX témoigne de l'engagement de Power Integrations à simplifier la conception des alimentations tout en optimisant leur fiabilité et leur efficacité. Le TOP232P nécessite un minimum de composants externes (généralement un transformateur, un redresseur et quelques composants passifs), ce qui réduit considérablement la complexité de conception et le délai de mise sur le marché.

Grâce à son démarrage progressif intégré, sa limitation de courant cycle par cycle et sa protection thermique, le TOP232P offre une protection robuste contre les surcharges, les courts-circuits et les surchauffes. La modulation de fréquence intégrée élargit le spectre de commutation, réduisant ainsi les émissions électromagnétiques de crête et facilitant la conformité aux normes EN55022, FCC Part 15 et CISPR 22.

Les ingénieurs bénéficient d'une assistance applicative complète incluant des modèles de référence, des outils de conception et une documentation exhaustive. Le boîtier traversant permet un prototypage rapide et une fabrication simplifiée, tandis que la large plage de températures de fonctionnement garantit un fonctionnement fiable dans diverses conditions environnementales.

Spécifications techniques complètes

Assurance qualité et assistance

Engagement du distributeur agréé : Nous fournissons des composants Power Integrations 100 % authentiques, avec traçabilité complète en usine, garantie constructeur et documentation de conformité. Chaque TOP232P est livré avec un certificat de conformité et bénéficie de notre garantie qualité.

Ressources techniques disponibles : notes d’application, conceptions de référence, modèles SPICE, calculateurs de conception et assistance technique d’experts pour accélérer votre cycle de développement.

Faites confiance à notre expertise en distribution de semi-conducteurs de puissance pour vous fournir les composants et le support nécessaires à vos applications critiques.

• TOP232P.pdf
