TOP232YN

TOP232YN - Circuit intégré de commutation hors ligne TOPSwitch-FX pour alimentations AC/DC hautes performances

Le TOP232YN de Power Integrations est un circuit intégré de commutation hors ligne hautement intégré, conçu pour les alimentations AC/DC à topologie flyback jusqu'à 25 W. Cette solution avancée combine un MOSFET de puissance robuste de 700 V avec un circuit de commande intelligent, offrant une fiabilité, une efficacité et une simplicité de conception exceptionnelles pour vos applications de conversion de puissance.

Principales caractéristiques et avantages

• Puissance de sortie de 25 W - Optimisée pour les alimentations compactes et économiques destinées aux applications grand public et industrielles
• MOSFET haute tension 700 V - Tension de claquage intégrée compatible avec les applications à entrée universelle (85-265 V CA) avec marge de sécurité
• Protection intégrée complète : la limitation de courant, l’arrêt en cas de surchauffe et la protection contre les surtensions intégrées garantissent un fonctionnement sûr et fiable ainsi qu’une durée de vie prolongée.
• Large plage de fréquences de commutation : de 66 kHz à 132 kHz avec contrôle de fréquence pour une optimisation des interférences électromagnétiques et une plus grande flexibilité de conception
• Conception à haut rendement – ​​Un cycle de service maximal de 78 % permet une utilisation optimisée du transformateur et une efficacité de conversion de puissance améliorée.
• Plage de températures étendue - Fonctionne de manière fiable de -40 °C à 150 °C (TJ) pour les environnements industriels et automobiles exigeants.
• Conception simplifiée : l’intégration en un seul boîtier réduit le nombre de composants, l’encombrement sur la carte et la complexité de la conception.

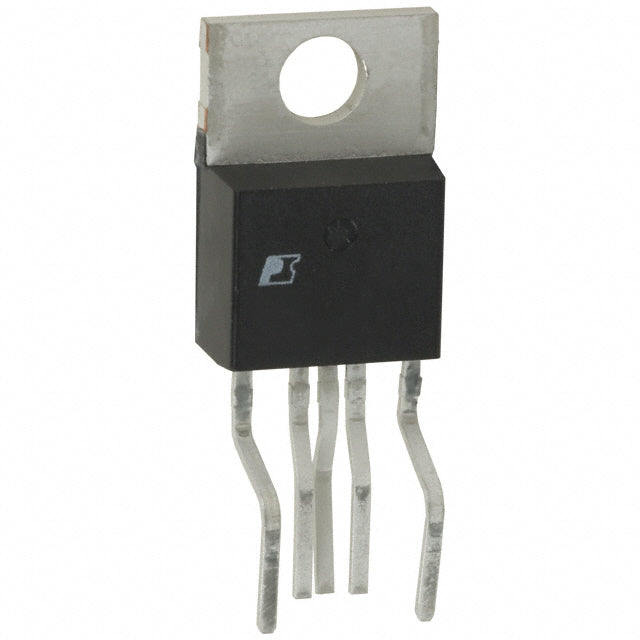

• Boîtier traversant TO-220-7B - Boîtier standard de l'industrie avec broches formées pour un assemblage facile et d'excellentes performances thermiques

Applications cibles

Le TOP232YN est le choix idéal pour une large gamme d'applications de conversion de puissance AC/DC isolées, notamment :

• Adaptateurs et chargeurs pour appareils électroniques grand public
• Systèmes de contrôle et instrumentation industriels
• drivers et ballasts pour éclairage LED
• Alimentations électriques auxiliaires et de service
• Systèmes d'alimentation de secours et d'alimentation permanente
• Appareils électroménagers et gros électroménager
• Équipement de télécommunications

Spécifications techniques complètes

Pourquoi choisir le TOP232YN pour votre projet ?

Le TOP232YN témoigne de l'engagement de Power Integrations à simplifier la conception des alimentations sans compromettre les performances ni la fiabilité. En intégrant le MOSFET de puissance haute tension et un circuit de commande sophistiqué dans un seul boîtier économique, le TOP232YN réduit considérablement le nombre de composants, l'encombrement sur la carte et la complexité globale de la conception.

L'ensemble complet des fonctions de protection — incluant la limitation automatique du courant, la coupure thermique et la protection contre les surtensions — garantit un fonctionnement robuste quelles que soient les conditions de charge et les pannes, améliorant ainsi la fiabilité du système et prolongeant la durée de vie du produit. La large plage de fréquences de commutation offre une grande flexibilité de conception pour la conformité aux normes CEM et permet une optimisation en fonction des exigences spécifiques de l'application.

Grâce à son architecture TOPSwitch-FX éprouvée, sa plage de température étendue et sa conformité RoHS, le TOP232YN est le choix idéal pour les ingénieurs à la recherche d'une solution fiable, efficace et économique pour la conversion de puissance AC/DC isolée jusqu'à 25 W.

Ressources et assistance en conception

Power Integrations propose une assistance complète en matière de conception, incluant des modèles de référence, des notes d'application et le logiciel de conception PI Expert™, afin d'accélérer votre cycle de développement et de garantir des performances optimales. Notre équipe d'assistance technique internationale est à votre disposition pour répondre à vos besoins spécifiques.

• TOP232YN.pdf
