TOP233G

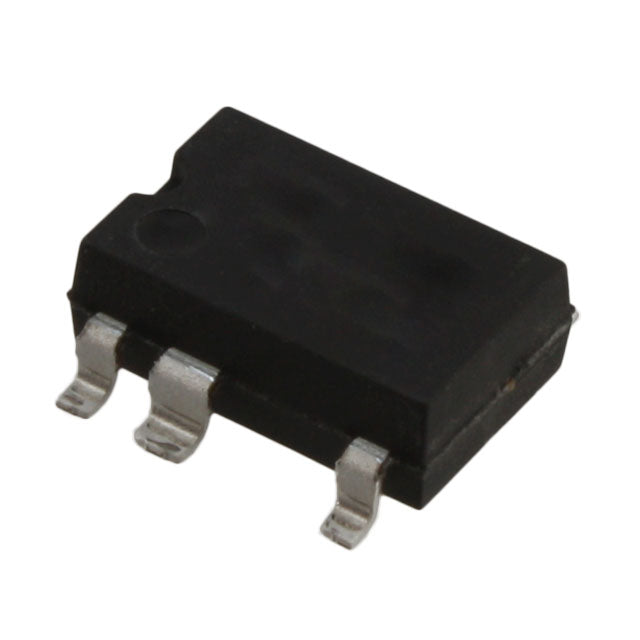

TOP233G - Circuit intégré de commutation hors ligne TOPSwitch-FX pour alimentations à haut rendement

Le TOP233G de Power Integrations est un circuit intégré de commutation hors ligne hautes performances et entièrement intégré, appartenant à la célèbre famille TOPSwitch-FX . Conçu pour les applications d'alimentation AC/DC flyback isolées jusqu'à 25 watts , ce circuit intégré avancé combine un MOSFET de puissance 700 V , un oscillateur de précision, une source de courant commutée haute tension, un limiteur de courant et un circuit d'arrêt complet sur une seule puce monolithique, réduisant ainsi considérablement le nombre de composants, l'espace sur la carte et la complexité de conception.

Principales caractéristiques et avantages techniques

• Solution entièrement intégrée : combine les MOSFET de puissance, les circuits de commande et de protection afin de minimiser les composants externes et de simplifier la conception de l’alimentation.
• Large plage de fréquences de commutation : de 66 kHz à 132 kHz, permettant une conception flexible du transformateur et une optimisation en termes de taille, de coût et de performances CEM.
• Protection intégrée complète : la limitation de courant, l’arrêt en cas de surchauffe et la protection contre les surtensions intégrées garantissent un fonctionnement robuste et fiable.
• Conception à haut rendement : un cycle de service maximal de 78 % optimise la puissance délivrée et l'efficacité de conversion.
• Plage de température de fonctionnement étendue : plage de température de jonction de -40 °C à 150 °C pour les applications industrielles et automobiles exigeantes
• Boîtier CMS compact : Configuration CMS-8B (8 broches en aile de mouette) à montage en surface peu encombrante, idéale pour les circuits imprimés haute densité.
• Tension de claquage de 700 V : La capacité haute tension offre une excellente marge pour les conceptions d’entrée CA universelles (85-265 V CA).
• Gigue de fréquence : la modulation de fréquence intégrée réduit les interférences électromagnétiques et simplifie les tests de conformité.

Applications et cas d'utilisation typiques

• Adaptateurs et chargeurs AC/DC : appareils mobiles, ordinateurs portables, appareils électroniques grand public
• Alimentations auxiliaires : alimentation de secours, alimentations de maintenance dans les systèmes de grande taille
• Électronique grand public : décodeurs, appareils électroménagers, équipements audio
• Systèmes de contrôle industriel : automates programmables, capteurs, alimentation électrique des instruments
• Circuits de commande de LED : applications d’éclairage LED hors ligne
• Appareils pour la maison connectée : objets connectés, interrupteurs intelligents, appareils électroménagers connectés

Pourquoi choisir le TOP233G ?

Le TOP233G offre un rapport qualité-prix exceptionnel aux ingénieurs concevant des alimentations hors ligne fiables et économiques. Son architecture intégrée élimine le besoin de circuits intégrés de contrôle, d'optocoupleurs et de réseaux de rétroaction complexes, réduisant ainsi le coût de la nomenclature jusqu'à 40 % par rapport aux solutions discrètes. Les protections intégrées renforcent la fiabilité du système et sa conformité aux normes de sécurité, tandis que sa large plage de températures de fonctionnement garantit des performances optimales même dans des environnements difficiles.

Spécifications techniques complètes

Qualité et fiabilité

En tant que distributeur agréé des composants Power Integrations, nous fournissons des circuits intégrés TOP233G authentiques, avec traçabilité complète du fabricant, certifications de qualité et assistance technique. Chaque composant provient directement de Power Integrations ou de ses canaux de distribution agréés, garantissant ainsi authenticité et fiabilité pour vos alimentations critiques.

Ressources de conception disponibles : fiches techniques, notes d’application, conceptions de référence et assistance technique pour accélérer votre cycle de développement.

Toutes les spécifications sont sujettes à la fiche technique du fabricant. Contactez-nous pour connaître la disponibilité actuelle, les délais de livraison, les tarifs dégressifs et obtenir une assistance technique.

• TOP233G.pdf
