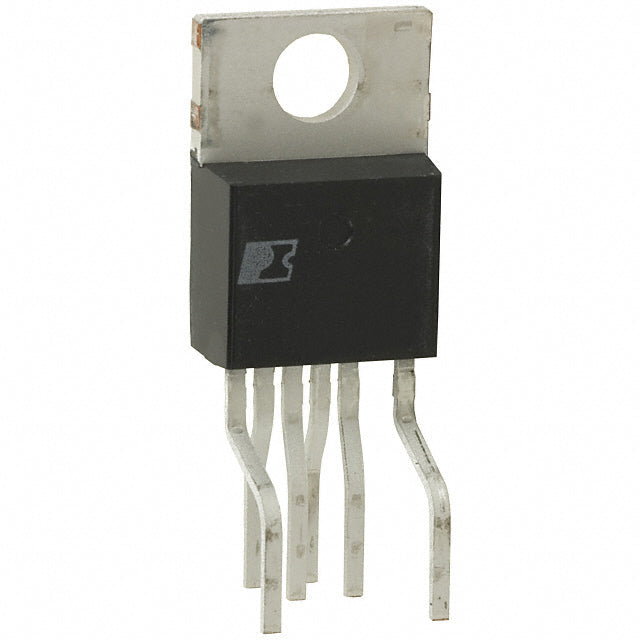

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TOP245Y
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.530,95 EUR | €81.530,95 EUR |
| 15+ | €75.008,47 EUR | €1.125.127,05 EUR |
| 25+ | €73.377,86 EUR | €1.834.446,50 EUR |
| 50+ | €69.301,31 EUR | €3.465.065,50 EUR |
| 100+ | €61.148,21 EUR | €6.114.821,00 EUR |
| N+ | €12.229,64 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
TOP245Y - Circuit intégré de commutation hors ligne TOPSwitch-GX
Le TOP245Y de Power Integrations est un circuit intégré de conversion hors ligne haute performance de 85 W issu de la célèbre série TOPSwitch-GX, conçu pour les alimentations à topologie flyback fiables. Cette solution intégrée combine un MOSFET de puissance 700 V, un oscillateur, une source de courant commutée haute tension, un limiteur de courant et un circuit d'arrêt dans un seul boîtier TO-220-7C.
Principales caractéristiques et avantages
- Puissance de sortie de 85 W – Idéale pour les applications AC-DC de moyenne puissance
- Tension de claquage de 700 V – Garantit des performances robustes dans les conceptions d'entrée universelles
- Protection intégrée : limitation de courant, protection contre la surchauffe et la surtension.
- Large plage de fréquences de commutation : de 66 kHz à 132 kHz avec contrôle de fréquence pour des performances EMI optimisées.
- Haute efficacité - Cycle de service maximal de 66,5 % pour une conversion de puissance améliorée
- Plage de température étendue - Fonctionne de manière fiable de -40°C à 150°C (TJ)
- Montage traversant - Assemblage facile et connexion mécanique fiable
Applications
Idéal pour les alimentations industrielles, les adaptateurs électroniques grand public, les drivers d'éclairage LED, les appareils électroménagers et les équipements de télécommunications nécessitant une conversion de puissance flyback isolée.
Spécifications techniques
Toutes les spécifications sont soumises à la fiche technique du fabricant. Ce produit est distribué sous licence et bénéficie d'une traçabilité complète et d'un support tout au long de son cycle de vie.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Intégrations énergétiques |
| Gamme de produits | TOPSwitch®-GX |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | - |
| Cycle de service | 66,5% |
| Commutation de fréquence | 66 kHz ~ 132 kHz |
| Puissance (Watts) | 85 W |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-7 Broches formées, 6 broches |
| Emballage du dispositif du fournisseur | TO-220-7C |
TOP245Y.pdf
