TOP246Y
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.638,95 EUR | €81.638,95 EUR |
| 15+ | €75.107,83 EUR | €1.126.617,45 EUR |
| 25+ | €73.475,06 EUR | €1.836.876,50 EUR |
| 50+ | €69.393,11 EUR | €3.469.655,50 EUR |
| 100+ | €61.229,21 EUR | €6.122.921,00 EUR |
| N+ | €12.245,84 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait

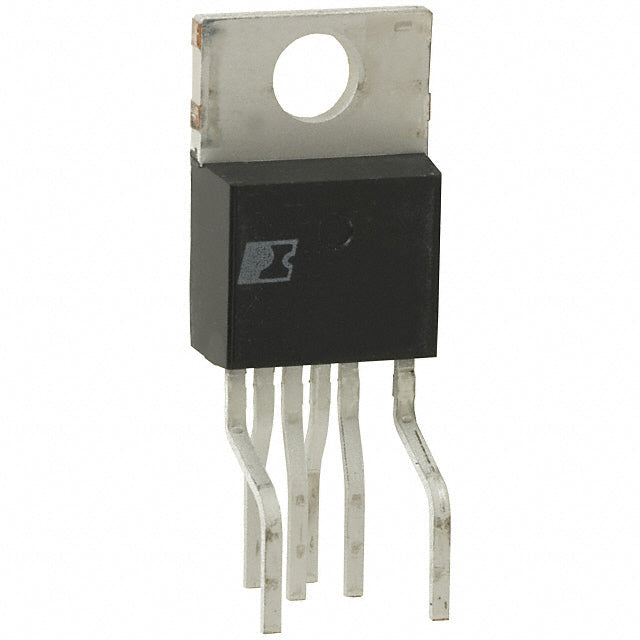

Circuit intégré de commutation hors ligne haute performance TOP246Y de Power Integrations
Le TOP246Y de Power Integrations est un circuit intégré de commutation hors ligne haute efficacité issu de la célèbre famille TOPSwitch-GX . Conçu pour les applications à topologie flyback isolée, ce composant assure une conversion de puissance fiable de 125 W, avec des fonctions de protection avancées et des performances thermiques exceptionnelles.
Principales caractéristiques et avantages
- Capacité de puissance élevée : Fournit une puissance de sortie jusqu'à 125 W pour les applications exigeantes
- MOSFET intégré : L’élément de commutation haute tension 700 V intégré réduit le nombre de composants et la complexité de conception.
- Protection avancée : Protection complète contre les défauts, incluant la limitation du courant, la protection contre la surchauffe et la surtension.
- Large plage de fréquences : commutation de fréquence de 66 kHz à 132 kHz avec contrôle de fréquence pour des performances optimisées
- Plage de températures étendue : Fonctionne de manière fiable de -40 °C à 150 °C (TJ) pour les environnements industriels et difficiles.
- Fiabilité éprouvée : la qualité Power Integrations et un support longue durée pour les applications critiques.
Applications idéales
Idéal pour les alimentations AC-DC dans les commandes industrielles, les équipements de télécommunications, l'électronique grand public, les pilotes d'éclairage LED et les systèmes d'alimentation auxiliaires nécessitant une conversion de puissance isolée et efficace.
Spécifications techniques complètes
Distributeur agréé proposant des composants Power Integrations authentiques avec traçabilité complète et assistance tout au long du cycle de vie.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Intégrations énergétiques |
| Gamme de produits | TOPSwitch®-GX |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | - |
| Cycle de service | 66,5% |
| Commutation de fréquence | 66 kHz ~ 132 kHz |
| Puissance (Watts) | 125 W |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-7 Broches formées, 6 broches |
| Emballage du dispositif du fournisseur | TO-220-7C |
TOP246Y.pdf
