Image shown is a representation only. Exact specifications should be obtained from the product data sheet.

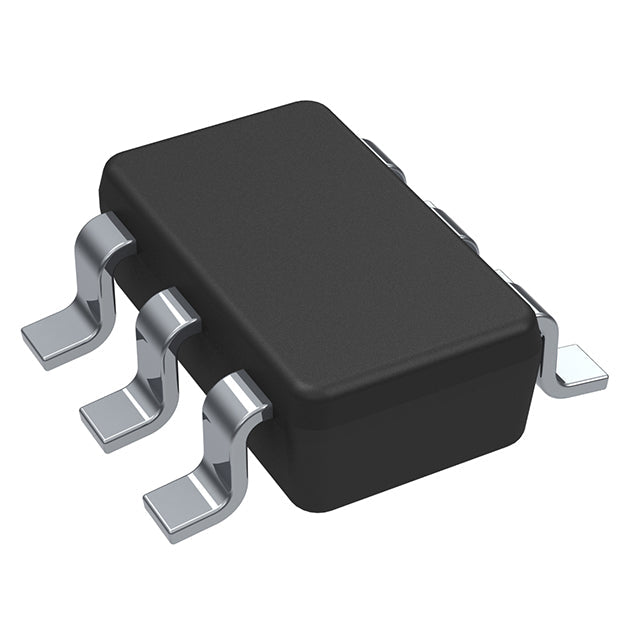

UCC287507DBVR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
UCC287507DBVR - Contrôleur Flyback isolé haute performance
Le UCC287507DBVR de Texas Instruments est un contrôleur flyback isolé de haute précision, conçu pour la rectification synchrone (SR) côté secondaire dans les applications de conversion de puissance AC/DC. Ce circuit intégré de contrôle avancé offre une efficacité et une fiabilité exceptionnelles pour les alimentations industrielles, de télécommunications, médicales et automobiles.
Principales caractéristiques et avantages
- Topologie isolée : l’architecture flyback SR côté secondaire assure une conversion de puissance sûre et efficace avec isolation galvanique
- Large plage de tension d'entrée : alimentation de 10 V à 26 V avec seuil de démarrage de 15,3 V pour répondre à diverses exigences de conception.
- Protection complète : La limitation de courant intégrée, la protection contre les surintensités, les surchauffes, les surtensions et les courts-circuits protègent votre système.
- Contrôle de démarrage progressif : minimise le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
- Fréquence de commutation élevée : un fonctionnement à 100 kHz permet une conception compacte du transformateur et une réduction de la taille des composants.
- Plage de températures étendue : fonctionnement de -40 °C à 125 °C (TJ) pour les environnements industriels et automobiles exigeants.
- Boîtier compact pour montage en surface : le format SOT-23-6 permet de gagner un espace précieux sur le circuit imprimé.
Applications typiques
- Alimentations et adaptateurs AC/DC
- Systèmes d'automatisation et de contrôle industriels
- Équipement de télécommunications
- systèmes d'alimentation pour dispositifs médicaux
- Alimentations auxiliaires automobiles
- Chargeurs de batterie et gestion de l'alimentation
Pourquoi choisir UCC287507DBVR ?
Le contrôleur UCC287507DBVR de Texas Instruments allie une fiabilité éprouvée à des fonctionnalités de contrôle avancées, ce qui en fait le choix idéal pour les ingénieurs développant des solutions d'alimentation compactes et à haut rendement. Son système de protection contre les défauts intégré réduit le nombre de composants externes, tandis que sa capacité de rapport cyclique de 80 % optimise l'efficacité de la distribution d'énergie.
Grâce à des fiches techniques complètes, des conceptions de référence et au support technique de classe mondiale de Texas Instruments, l'UCC287507DBVR accélère la mise sur le marché de vos conceptions d'alimentation de nouvelle génération.
Spécifications techniques complètes
Conformité : Conforme à la directive RoHS avec documentation de traçabilité complète disponible. Convient aux applications aérospatiales, automobiles, industrielles, médicales et de télécommunications exigeant une disponibilité à long terme.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Instruments de Texas |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback, côté secondaire SR |
| Tension - Démarrage | 15,3 V |
| Tension d'alimentation (Vcc/Vdd) | 10 V ~ 26 V |
| Cycle de service | 80% |
| Commutation de fréquence | 100 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | SOT-23-6 |
| Emballage du dispositif du fournisseur | SOT-23-6 |
UCC287507DBVR.pdf
