UCC287508DBVR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait

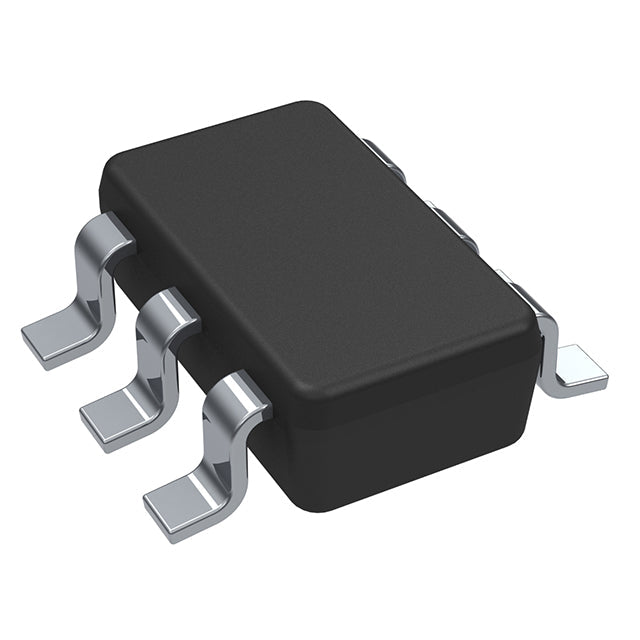

Contrôleur Flyback UCC287508DBVR de Texas Instruments
Le UCC287508DBVR est un contrôleur flyback en mode courant hautes performances de Texas Instruments, conçu pour les applications de redressement synchrone (SR) isolé côté secondaire. Ce circuit intégré de gestion de l'alimentation avancé assure une conversion AC/DC efficace avec des fonctions de protection complètes, ce qui le rend idéal pour les alimentations industrielles, les équipements de télécommunications et les systèmes embarqués nécessitant une alimentation isolée et fiable.
Principales caractéristiques et avantages
- Topologie isolée : architecture Flyback avec redressement synchrone côté secondaire pour une efficacité accrue
- Plage d'alimentation étendue : fonctionne de 10 V à 26 V avec une tension de démarrage de 15,3 V.
- Fréquence de commutation élevée : un fonctionnement à 100 kHz permet une conception compacte du transformateur.
- Protection complète : limitation de courant, protection contre les surintensités, les surchauffes, les surtensions et les courts-circuits
- Contrôle de démarrage progressif : réduit le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
- Plage de températures étendue : température de jonction de -40 °C à 125 °C pour les environnements difficiles
- Boîtier compact : boîtier de montage en surface SOT-23-6 pour les conceptions à espace restreint
Applications
Ce contrôleur est parfaitement adapté aux systèmes d'alimentation aérospatiaux, à l'électronique automobile, à l'automatisation industrielle, aux alimentations électriques pour équipements médicaux, aux infrastructures de télécommunications et aux systèmes embarqués à haute fiabilité nécessitant une traçabilité complète et un support tout au long du cycle de vie.
Spécifications techniques
Qualité et conformité
Tous les composants proviennent de circuits de distribution agréés et garantissent une traçabilité complète du fabricant. Conformes aux normes RoHS et REACH. Fiches techniques complètes, schémas de référence et documentation d'assistance technique disponibles.
Emballage et disponibilité
Disponible en conditionnement sur bande et bobine pour les processus d'assemblage automatisés. Convient à la production en grande série avec une qualité constante et une disponibilité à long terme.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Instruments de Texas |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback, côté secondaire SR |
| Tension - Démarrage | 15,3 V |
| Tension d'alimentation (Vcc/Vdd) | 10 V ~ 26 V |
| Cycle de service | 80% |
| Commutation de fréquence | 100 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | SOT-23-6 |
| Emballage du dispositif du fournisseur | SOT-23-6 |
UCC287508DBVR.pdf
