Diodes Incorporated AP7343D-20FS4-7R
Prix habituel
$0.15
Prix habituel
$0.04
Prix promotionnel
$0.15
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | $0.15 | $0.15 |
| 15+ | $0.04 | $0.60 |
| 25+ | $0.04 | $1.00 |
| 50+ | $0.03 | $1.50 |
| 100+ | $0.03 | $3.00 |
| N+ | $0.01 | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Request Quote / Inquiry
| Attributs du produit | Valeur de la propriété |
| Fabricant | Diodes Incorporated |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Configuration de sortie | Positif |
| Type de sortie | Fixé |
| Nombre de régulateurs | 1 |
| Tension d'entrée (max.) | 5,25 V |
| Tension - Sortie (Min/Fixe) | 2V |
| Tension - Sortie (Max) | - |
| Chute de tension (max.) | 0,39 V à 300 mA |
| Courant - Sortie | 300 mA |
| Courant - Quiescent (Iq) | 60 µA |
| Courant - Alimentation (Max) | - |
| PSRR | 75 dB (1 kHz) |
| Fonctions de contrôle | Activer |
| Caractéristiques de protection | Surintensité, surchauffe, court-circuit |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |

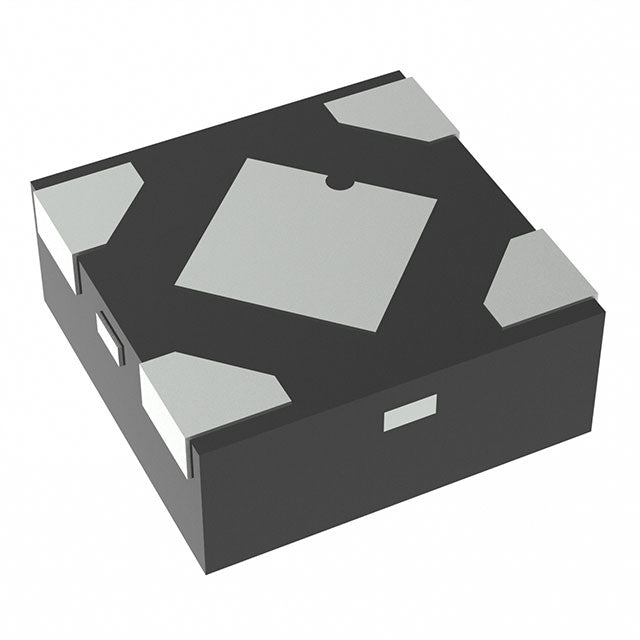

| Emballage / Étui | Coussinet exposé 4-XDFN |
| Emballage du dispositif du fournisseur | X2-DFN1010-4 (Type B) |
Régulateur de tension à faible chute de tension AP7343D-20FS4-7R
Le régulateur de tension LDO AP7343D-20FS4-7R de Diodes Incorporated est un composant haute performance à très faible consommation au repos, conçu pour les applications alimentées par batterie et à faible consommation. Ce régulateur de précision fournit une tension de sortie fixe de 2 V avec une stabilité exceptionnelle et une consommation minimale, ce qui en fait le choix idéal pour prolonger l'autonomie des appareils portables et des objets connectés.
Principales caractéristiques et avantages
- Courant de repos ultra-faible : seulement 60 µA en valeur typique, ce qui maximise l’autonomie de la batterie des appareils portables et réduit la consommation d’énergie en veille.
- Courant de sortie de 300 mA : alimentation suffisante pour les capteurs, les microcontrôleurs et les circuits basse consommation.
- Faible tension de déchet : 0,39 V à 300 mA garantit un fonctionnement efficace même lorsque la tension d’entrée approche la tension de sortie.
- Excellente réjection du bruit (PSRR) : 75 dB à 1 kHz pour une alimentation électrique propre et stable.
- Protection complète : La protection intégrée contre les surintensités, les surchauffes et les courts-circuits protège la conception de votre circuit.
- Encombrement réduit : le boîtier X2-DFN1010-4 (4 pastilles exposées XDFN) permet de gagner un espace précieux sur le circuit imprimé dans les conceptions à espace restreint.
- Large plage de fonctionnement : plage de températures de -40 °C à 85 °C, adaptée aux applications industrielles et automobiles.
- Activation du contrôle : Mode arrêt pour des économies d’énergie supplémentaires lorsque le régulateur n’est pas nécessaire
Applications idéales
Le modèle AP7343D-20FS4-7R est idéal pour une large gamme d'applications, notamment :
- Dispositifs IoT alimentés par batterie et réseaux de capteurs sans fil
- Appareils électroniques portables et traqueurs d'activité physique
- Dispositifs médicaux portables et de surveillance de la santé
- Modules de communication sans fil (Bluetooth, WiFi, Zigbee)
- Accessoires pour smartphones et tablettes
- Capteurs industriels et enregistreurs de données
- dispositifs de suivi GPS
- Alimentations basse consommation pour microcontrôleurs et FPGA
Spécifications techniques
Considérations de conception
Lors de la mise en œuvre du circuit intégré AP7343D-20FS4-7R dans votre conception de circuit, tenez compte des points suivants :
- Condensateur d'entrée : utilisez un condensateur céramique d'au moins 1 µF à proximité de la broche d'entrée pour assurer la stabilité.
- Condensateur de sortie : Un condensateur céramique de 1 µF ou plus est recommandé pour une réponse transitoire optimale
- Disposition du circuit imprimé : Placez les condensateurs d’entrée et de sortie aussi près que possible des broches du régulateur.
- Gestion thermique : La pastille exposée assure une excellente dissipation thermique ; à connecter au plan de masse
- Broche d'activation : Mettre à l'état haut pour activer la sortie ou pour la commande de séquencement de l'alimentation
Pourquoi choisir HQICKEY pour vos composants électroniques ?
Chez HQICKEY , nous nous engageons à fournir des composants électroniques 100 % authentiques provenant de fabricants agréés. Chaque régulateur de tension AP7343D-20FS4-7R est livré avec :
- Authenticité garantie avec assistance du fabricant
- Livraison rapide dans le monde entier avec suivi
- Assistance technique experte de notre équipe d'ingénieurs
- Prix compétitifs pour les prototypes et les quantités de production
- Inspection de la qualité et gestion appropriée des décharges électrostatiques
