Rohm Semiconductor BM2PH1A13FS-ZE2
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 11.05 | Dhs. 11.05 |
| 15+ | Dhs. 10.72 | Dhs. 160.80 |
| 25+ | Dhs. 10.49 | Dhs. 262.25 |
| 50+ | Dhs. 9.90 | Dhs. 495.00 |
| 100+ | Dhs. 8.74 | Dhs. 874.00 |
| N+ | Dhs. 1.75 | Price Inquiry |
Request Quote / Inquiry

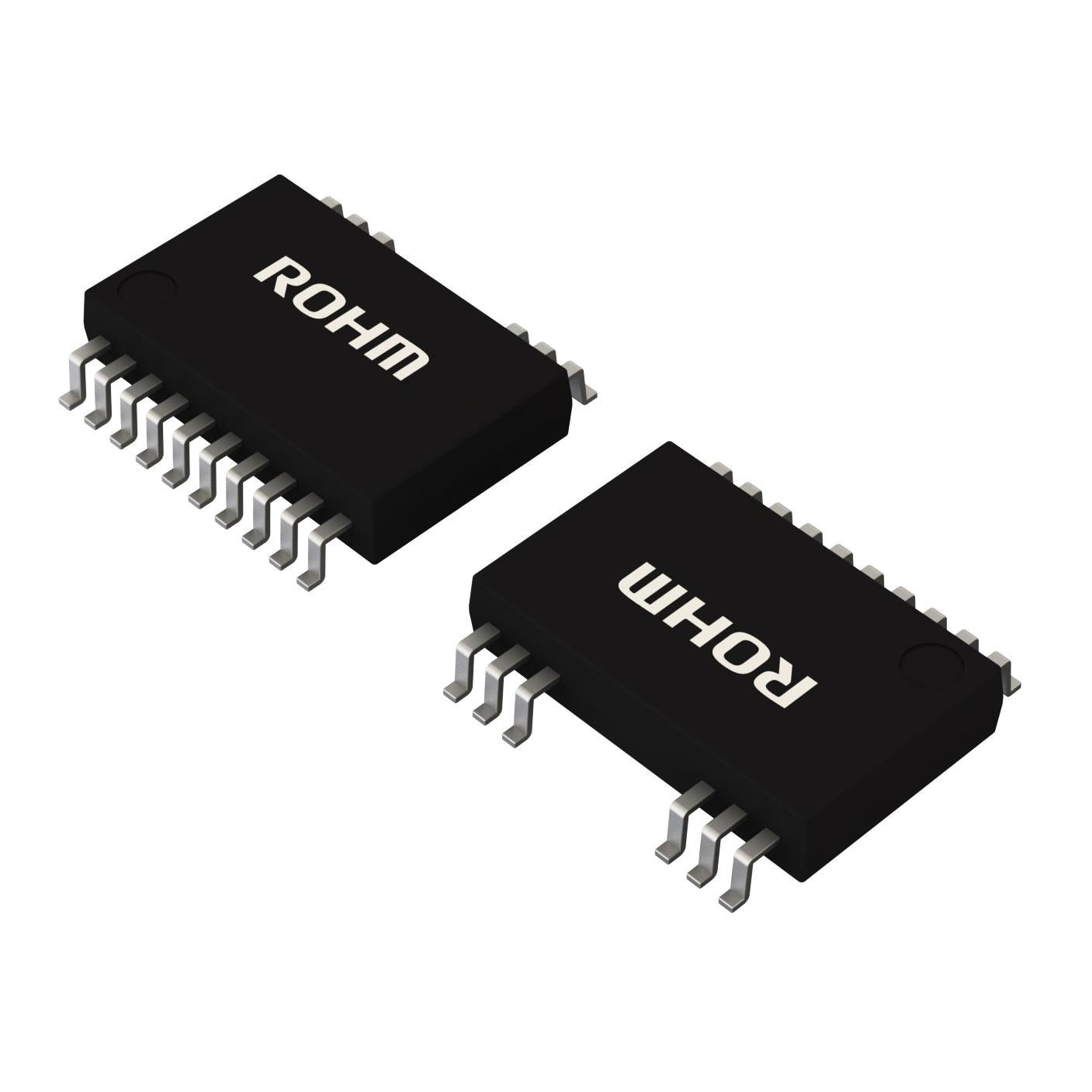

Circuit intégré convertisseur AC/DC Rohm BM2PH1A13FS-ZE2 avec MOSFET de commutation intégré
Le BM2PH1A13FS-ZE2 de Rohm Semiconductor est un circuit intégré convertisseur AC/DC flyback isolé hautes performances, doté d'un MOSFET de commutation intégré et d'un contrôleur PWM. Conçu pour une conversion de puissance fiable dans les applications industrielles, grand public et de télécommunications, ce circuit intégré offre des performances robustes et des fonctions de protection complètes.
Principales caractéristiques et avantages
- Conception intégrée : le MOSFET de commutation intégré simplifie la conception du circuit et réduit le nombre de composants.
- Capacité haute tension : tension de claquage de 900 V pour les applications exigeantes
- Commutation efficace : fréquence de commutation de 100 kHz avec un rapport cyclique de 80 % pour une conversion de puissance optimisée
- Protection complète : la limitation de courant, la protection contre les surcharges, les surchauffes, les surtensions et les courts-circuits garantissent un fonctionnement sûr et fiable.
- Large plage de fonctionnement : tension d’alimentation de 8,3 V à 25 V avec une tension de démarrage de 9,5 V.
- Plage de températures industrielles : température de fonctionnement de -40 °C à 105 °C pour les environnements difficiles
- Contrôle de démarrage progressif : réduit le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
Applications
Idéal pour les alimentations AC/DC dans les équipements industriels, les appareils électroménagers, les pilotes d'éclairage LED, les alimentations auxiliaires et les infrastructures de télécommunications où une topologie flyback isolée et une commutation intégrée sont requises.
Spécifications techniques
Qualité et conformité
Ce composant provient de distributeurs agréés et bénéficie d'une traçabilité complète ainsi que d'une documentation de conformité RoHS/REACH. Des fiches techniques, des schémas de référence et des ressources d'assistance technique sont disponibles pour faciliter son intégration.
Options d'emballage
Disponible en emballage Cut Tape (CT) et Tape & Reel (TR) pour répondre aux exigences du prototypage et de la production à grande échelle.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Rohm Semiconductor |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 900 V |
| Topologie | Flyback |
| Tension - Démarrage | 9,5 V |
| Tension d'alimentation (Vcc/Vdd) | 8,3 V ~ 25 V |
| Cycle de service | 80% |
| Commutation de fréquence | 100 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 105°C |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier 20-SOP (0,213", largeur 5,40 mm), 16 broches |
| Emballage du dispositif du fournisseur | 20-SSOPA_16A |
