Silicon Labs EFM32WG840F256-B-QFN64R

Microcontrôleur Wonder Gecko EFM32WG840F256-B-QFN64R de Silicon Labs

Le microcontrôleur EFM32WG840F256-B-QFN64R de la gamme Wonder Gecko de Silicon Labs est un microcontrôleur 32 bits hautes performances doté d'un cœur ARM® Cortex®-M4F cadencé à 48 MHz. Ce microcontrôleur avancé allie une puissance de traitement exceptionnelle à une faible consommation d'énergie, ce qui le rend idéal pour les applications embarquées exigeantes nécessitant à la fois performances et faible consommation.

Principales caractéristiques et avantages

Doté de 256 Ko de mémoire Flash et de 32 Ko de RAM, ce microcontrôleur offre un espace de stockage suffisant pour les micrologiciels complexes et les applications gourmandes en données. Son cœur ARM Cortex-M4F, grâce à son unité de calcul en virgule flottante (FPU) intégrée, assure des performances de calcul supérieures, permettant des opérations mathématiques précises essentielles au traitement du signal, à la commande de moteurs et à la fusion de données issues de capteurs.

Ce dispositif offre une connectivité étendue, notamment via les interfaces I2C, IrDA, SmartCard, SPI et UART/USART, garantissant une intégration fluide avec divers périphériques et protocoles de communication. Grâce à ses 56 broches d'E/S configurables, les concepteurs bénéficient d'une flexibilité maximale pour l'interfaçage avec des capteurs, des écrans et d'autres composants externes.

Intégration périphérique avancée

Ce microcontrôleur intègre un ensemble complet de périphériques, notamment un contrôleur DMA pour des transferts de données efficaces, une interface I2S pour des applications audio haute fidélité, un contrôleur LCD pour le pilotage direct de l'affichage et une modulation de largeur d'impulsion (PWM) pour une commande précise des moteurs et la variation d'intensité des LED. Des fonctions de sécurité intégrées, telles que la détection et la réinitialisation en cas de sous-tension, la réinitialisation à la mise sous tension (POR) et le temporisateur de surveillance (WDT), garantissent un fonctionnement fiable dans les applications critiques.

Le convertisseur analogique-numérique SAR 12 bits intégré à 8 canaux et les deux convertisseurs numérique-analogique 12 bits offrent une acquisition et une génération précises des signaux analogiques, idéales pour l'interfaçage de capteurs et les applications de contrôle. Fonctionnant sur une large plage de tensions (1,98 V à 3,8 V) et de températures (-40 °C à 85 °C), ce microcontrôleur convient aux applications industrielles, automobiles et aux environnements difficiles.

Emballage et montage

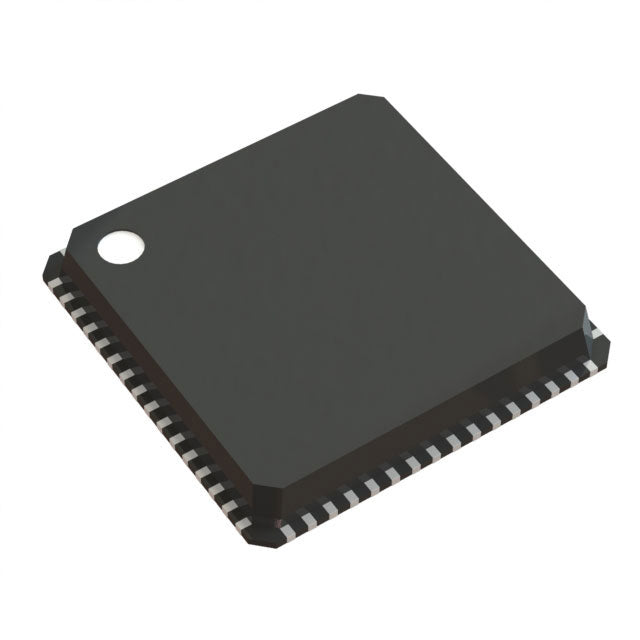

Logé dans un boîtier CMS compact 64-QFN (9 x 9 mm) avec pastille thermique exposée pour une dissipation thermique optimisée, le circuit intégré EFM32WG840F256-B-QFN64R offre un compromis idéal entre fonctionnalités et encombrement. Conditionné en bande et bobine pour les processus d'assemblage automatisés, il est entièrement conforme à la directive RoHS et répond aux normes environnementales de la fabrication électronique moderne.

Spécifications techniques

Produits et ressources connexes

Découvrez notre vaste sélection de microcontrôleurs pour la conception de vos systèmes embarqués. Visitez HQICKEY pour trouver des composants électroniques authentiques auprès de distributeurs agréés. Consultez notre blog pour rester informé des dernières tendances et guides techniques.

• EFM32WG840F256-B-QFN64R.pdf
