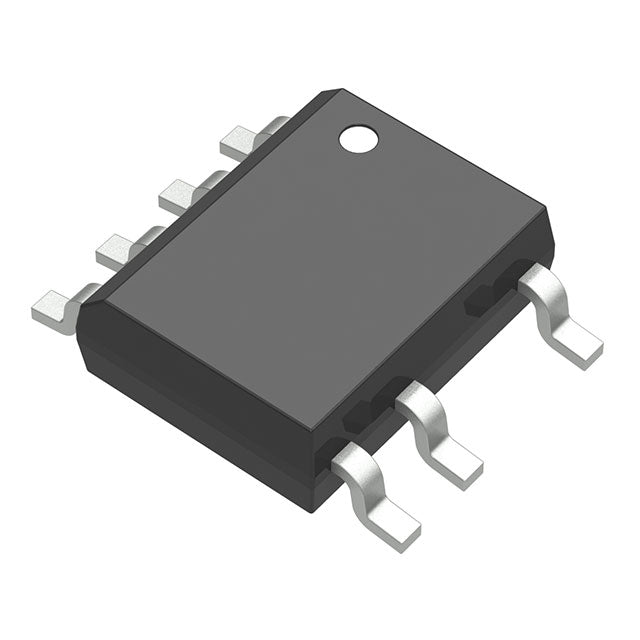

Monolithic Power Systems Inc. HFC0511GS-P
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | $0.91 | $0.91 |
| 15+ | $0.88 | $13.20 |
| 25+ | $0.86 | $21.50 |
| 50+ | $0.82 | $41.00 |
| 100+ | $0.72 | $72.00 |
| N+ | $0.14 | Price Inquiry |
Request Quote / Inquiry
| Attributs du produit | Valeur de la propriété |
| Fabricant | Systèmes d'alimentation monolithiques Inc. |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | 9V ~ 24V |
| Cycle de service | - |
| Commutation de fréquence | 130 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surpuissance, surchauffe, surtension, court-circuit, UVLO |
| Fonctions de contrôle | Contrôle de fréquence, démarrage progressif |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 8-SOIC-7A |
HFC0511GS-P - Circuit intégré de contrôleur Flyback isolé hautes performances
Le HFC0511GS-P de Monolithic Power Systems Inc. est un contrôleur flyback isolé de précision, conçu pour les applications de conversion de puissance AC-DC haute fiabilité. Doté d'une tension de claquage de 700 V et d'une protection complète contre les défauts, ce circuit intégré de contrôle offre des performances robustes dans les secteurs de l'aérospatiale, de l'industrie, de l'automobile, du médical et des télécommunications.
Caractéristiques principales :
- Tension de claquage de 700 V pour l'isolation haute tension
- Fréquence de commutation de 130 kHz pour une conversion de puissance efficace
- Plage de tension d'alimentation de 9 V à 24 V
- Protection complète contre les défauts : limitation de courant, surcharge, surpuissance, surchauffe, surtension, court-circuit et UVLO
- Capacités de contrôle de fréquence et de démarrage progressif
- Plage de températures de fonctionnement : -40°C à 125°C (TJ)
- Boîtier SOIC 8 broches à montage en surface pour assemblage automatisé
- Conforme aux normes RoHS/REACH avec traçabilité complète
Applications : Idéal pour les convertisseurs AC-DC isolés, les alimentations auxiliaires, les systèmes de contrôle industriels et les modules d'alimentation embarqués nécessitant une longue durée de vie et une haute fiabilité.
Spécifications techniques complètes :
HFC0511GS-P.pdf
- Q: What topology does the HFC0511GS-P use?
- A: It is a fixed-frequency Flyback controller for isolated off-line applications.
- Q: Does it have an integrated switch?
- A: No, it drives an external switch.
- Q: What is the breakdown voltage rating?
- A: The device is rated for 700V breakdown voltage.
- Q: What is the switching frequency?
- A: It operates at a fixed 130kHz switching frequency.
- Q: What Vcc supply range does it require?
- A: It operates from a 9V to 24V Vcc supply.
