Infineon Technologies ICE3AR10080JZTXKLA1
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 3.04 | Dhs. 3.04 |
| 15+ | Dhs. 2.93 | Dhs. 43.95 |
| 25+ | Dhs. 2.87 | Dhs. 71.75 |
| 50+ | Dhs. 2.71 | Dhs. 135.50 |
| 100+ | Dhs. 2.39 | Dhs. 239.00 |
| N+ | Dhs. 0.48 | Price Inquiry |
Request Quote / Inquiry
Infineon ICE3AR10080JZTXKLA1 - Circuit intégré de commutation hors ligne CoolSET®-F3r80
Le circuit intégré ICE3AR10080JZTXKLA1 d'Infineon Technologies est un convertisseur hors ligne haute performance de la famille CoolSET®-F3r80, conçu pour les applications de conversion de puissance AC/DC flyback isolées jusqu'à 22 W. Cette solution intégrée combine un MOSFET de puissance CoolMOS™ résistant aux avalanches de 800 V avec un contrôleur PWM en mode courant, offrant une efficacité et une fiabilité exceptionnelles pour les alimentations grand public, industrielles et de télécommunications.
Principales caractéristiques et avantages
- MOSFET de puissance 800 V intégré : réduit le nombre de composants et l’encombrement sur la carte tout en garantissant un fonctionnement robuste sous haute tension.
- Fréquence de commutation de 100 kHz : permet une conception compacte du transformateur et des exigences de filtrage EMI réduites.
- Suite de protection complète : la limitation de courant, la protection contre les surtensions, les surchauffes, les surcharges, les circuits ouverts et les sous-tensions (UVLO) intégrées protègent votre conception.
- Contrôle de démarrage progressif : minimise le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
- Large plage de fonctionnement : tension d’alimentation de 10,5 V à 27 V avec seuil de démarrage de 17 V
- Plage de températures étendue : température de jonction de -20 °C à 150 °C pour les environnements exigeants
- Conforme à la directive RoHS : répond aux normes environnementales pour l'accès au marché mondial
Applications typiques
- Adaptateurs et chargeurs AC/DC
- Alimentations auxiliaires pour équipements industriels
- Alimentation en veille pour l'électronique grand public
- circuits de commande de LED
- Maison intelligente et alimentation des appareils IoT
Assistance à la conception
Documentation technique complète, schémas de référence et notes d'application disponibles. Notre équipe d'ingénieurs vous accompagne à l'intégration de vos solutions d'alimentation, éprouvées et fiables, pour une mise sur le marché plus rapide.
Spécifications techniques complètes
Qualité et conformité
En tant que distributeur agréé, nous fournissons des composants Infineon 100 % authentiques, avec une traçabilité complète, la prise en charge de la garantie constructeur et la documentation de conformité (RoHS/REACH). Tous nos produits proviennent directement d'Infineon ou de canaux agréés, garantissant ainsi leur disponibilité tout au long de leur cycle de vie et une qualité optimale pour vos conceptions critiques.
Informations de commande
Référence : ICE3AR10080JZTXKLA1

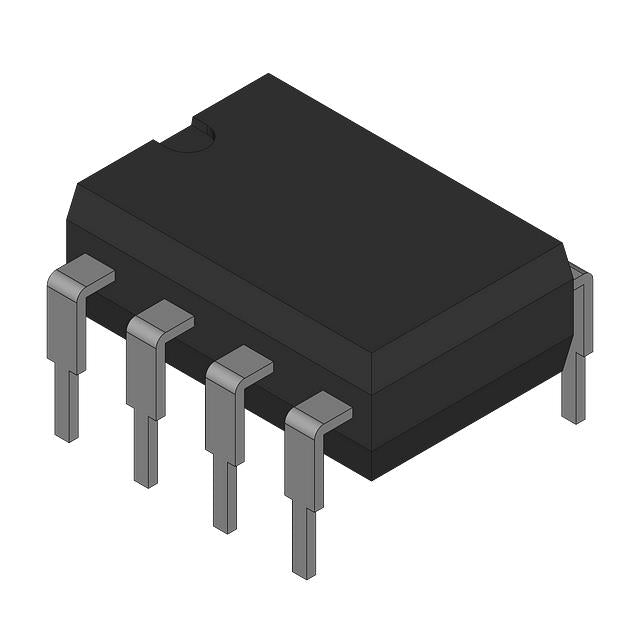

Boîtier : PG-DIP-7-4 (Trou traversant)
Options d'emballage : en vrac
Commande minimale : veuillez nous contacter pour connaître les tarifs dégressifs et les délais de livraison.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Technologies Infineon |
| Gamme de produits | CoolSET®-F3r80 |
| Conditionnement | En vrac | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 800 V |
| Topologie | Flyback |
| Tension - Démarrage | 17 V |
| Tension d'alimentation (Vcc/Vdd) | 10,5 V ~ 27 V |
| Cycle de service | 75% |
| Commutation de fréquence | 100 kHz |
| Puissance (Watts) | 22 W |
| Protection contre les défauts | Limitation de courant, boucle ouverte, surcharge, surchauffe, surtension, UVLO |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -20°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | Boîtier DIP 8 broches (0,300", 7,62 mm), 7 fils |
| Emballage du dispositif du fournisseur | PG-DIP-7-4 |
| RoHS |  |
ICE3AR10080JZTXKLA1.pdf
