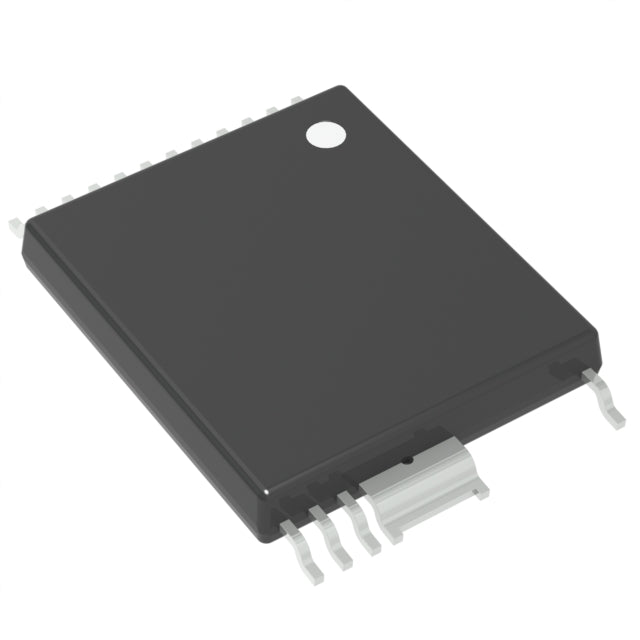

Power Integrations INN4076C-H186-TL

Circuit intégré convertisseur AC-DC Power Integrations INN4076C-H186-TL - Série InnoSwitch™ 4-CZ

L' INN4076C-H186-TL est un circuit intégré convertisseur AC-DC haute performance de 115 W appartenant à la famille InnoSwitch™4-CZ de Power Integrations. Ce contrôleur flyback avancé, doté d'une rectification synchrone (SR) côté secondaire, offre une efficacité et une fiabilité exceptionnelles pour les applications d'alimentation électrique dans les secteurs industriel, des télécommunications, médical et de l'électronique grand public.

Principales caractéristiques et avantages

• Capacité de puissance élevée : puissance de sortie de 115 W avec une tension de claquage de 750 V pour des performances robustes dans les applications exigeantes.
• Large plage de tension d'entrée : fonctionne avec une tension d'entrée de 85 à 265 V CA, idéal pour les conceptions d'entrée CA universelles et le déploiement mondial.
• Topologie avancée : Flyback avec SR côté secondaire pour une efficacité et des performances thermiques supérieures, réduisant la dissipation de chaleur
• Protection complète : La limitation de courant intégrée, la protection contre les surcharges, les surchauffes, les surtensions, les courts-circuits et les sous-tensions garantissent un fonctionnement sûr et fiable.
• Contrôle intelligent : régulation de fréquence (50 kHz à 140 kHz) et démarrage progressif pour un fonctionnement optimisé et une réduction des contraintes sur les composants.
• Large plage de fonctionnement : plage de températures ambiantes de -40 °C à 105 °C pour les environnements industriels et automobiles exigeants.
• Montage en surface compact : boîtier InSOP-24D (largeur de 10,80 mm) pour des circuits imprimés compacts et un assemblage automatisé
• Conforme à la directive RoHS : respectueux de l'environnement, conforme aux normes réglementaires internationales relatives aux restrictions sur les substances dangereuses.
• Assistance à long terme : Power Integrations assure une disponibilité étendue des produits pour les applications d’infrastructure critiques.

Avantages techniques

La série InnoSwitch4-CZ représente la dernière génération de convertisseurs hors ligne hautement intégrés. En combinant la commande côté primaire avec le redressement synchrone côté secondaire, ce circuit intégré atteint des niveaux d'efficacité inégalés tout en garantissant une isolation galvanique optimale. Le MOSFET 750 V intégré offre une excellente marge de sécurité pour les applications haute tension et une protection efficace contre les surtensions transitoires.

L'algorithme de modulation de fréquence intelligent optimise le rendement sur toute la plage de charge, de la faible charge à la pleine puissance. De ce fait, l'INN4076C-H186-TL est particulièrement adapté aux applications à profil de charge variable, telles que les équipements de télécommunications, les systèmes d'automatisation industrielle et les applications de charge de batteries.

Applications

Idéal pour une large gamme d'applications d'alimentation électrique, notamment :

• Systèmes d'automatisation et de contrôle industriels
• Équipements d'infrastructure et de réseau de télécommunications
• Équipements de diagnostic et de surveillance médicale
• Électronique grand public et appareils électroménagers
• Systèmes d'éclairage intelligents et pilotes d'éclairage LED
• Systèmes de charge de batteries et outils électriques
• Instrumentation de test et de mesure
• Toute application nécessitant une conversion AC-DC isolée avec un rendement et une fiabilité élevés

Considérations de conception

Lors de la conception d'applications avec l'INN4076C-H186-TL, les ingénieurs doivent prendre en compte la conception du transformateur, les exigences de filtrage de sortie et la gestion thermique. La large plage de fréquences de commutation du composant permet d'optimiser la taille du transformateur en fonction de son rendement. Un routage approprié du circuit imprimé, avec des distances d'isolement et de fuite adéquates, est essentiel pour la conformité aux normes de sécurité.

Spécifications techniques complètes

Pour obtenir des ressources de conception détaillées, des notes d'application et des conceptions de référence, veuillez vous référer à la fiche technique officielle de Power Integrations InnoSwitch4-CZ.
