Analog Devices Inc./Maxim Integrated MAX4210BETT

Circuit intégré de surveillance de courant ultra-précis MAX4210BETT - Précision de ±0,5 %, la meilleure du secteur

Le MAX4210BETT d'Analog Devices Inc./Maxim Integrated représente le summum de la technologie de surveillance de courant de précision. Avec une précision exceptionnelle de ±0,5 % , ce circuit intégré de surveillance de courant côté haut offre une précision de mesure inégalée sur une large plage de tensions d'entrée de 5,5 V à 28 V, ce qui en fait la solution idéale pour la gestion de batteries, la surveillance d'alimentations et les applications d'instrumentation de précision.

Architecture technique avancée et principaux facteurs de différenciation

Le MAX4210BETT utilise une architecture sophistiquée de détection de courant côté haut, associée à un conditionnement de signal analogique de précision, pour une précision inégalée. Contrairement aux contrôleurs de courant classiques dont la marge d'erreur est de ±1 % à ±2 %, la précision de ±0,5 % du MAX4210BETT permet une gestion précise de la consommation d'énergie, des calculs exacts de l'état de charge de la batterie et une protection fiable contre les surintensités dans les applications critiques.

Principaux avantages techniques :

• Ultra-haute précision : une précision de ±0,5 % sur toute la plage de température (-40 °C à 85 °C) garantit des mesures fiables même dans des environnements exigeants.
• Large plage de tension d'entrée : fonctionnement de 5,5 V à 28 V, compatible avec diverses alimentations, des batteries Li-ion monocellulaires (4,2 V nominal) aux systèmes industriels 24 V.
• Courant de sortie de 10 mA : capacité de pilotage suffisante pour une interface ADC directe sans tampon externe.
• Topologie de détection côté haut : préserve l’intégrité de la terre et permet la détection des défauts entre la charge et la terre.

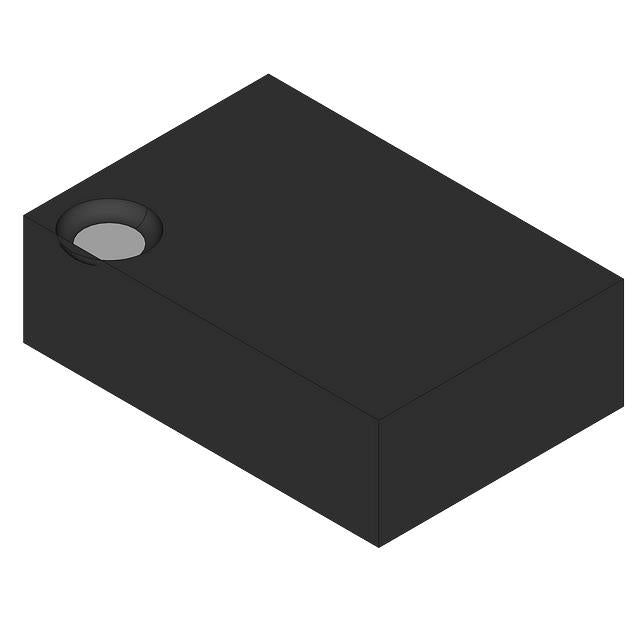

• Boîtier compact 6-TDFN-EP : format ultra-compact de 3 x 3 mm avec un pad thermique exposé pour une dissipation thermique optimale.
• Plage de températures étendue : fonctionnement de qualité industrielle de -40 °C à 85 °C pour les applications automobiles et en environnements difficiles.

Exemples d'applications concrètes et solutions de conception

1. Systèmes de gestion de batterie (BMS) de précision pour véhicules électriques

Dans les batteries automobiles (systèmes 12 V, 24 V ou 48 V), le MAX4210BETT surveille les courants de charge/décharge avec une précision exceptionnelle. Sa précision de ±0,5 % permet un comptage précis des courants de Coulomb pour l'estimation de l'état de charge (SOC), un paramètre essentiel pour la prédiction de l'autonomie des véhicules électriques. Sa large plage de tension d'entrée (5,5 V à 28 V) permet de compenser les variations de tension lors du freinage régénératif (jusqu'à 28 V transitoires) et en cas de décharge profonde.

Exemple de conception : Dans un système hybride léger de 48 V surveillant un courant de crête de 100 A à travers une résistance de détection de 1 mΩ (pleine échelle de 100 mV), la précision de ±0,5 % du MAX4210BETT se traduit par une erreur de mesure de ±0,5 A contre ±2 A pour les dispositifs concurrents de ±2 %, soit une amélioration de 4x essentielle pour les algorithmes de santé de la batterie.

2. Surveillance et protection du courant des alimentations industrielles

Pour les systèmes de distribution d'énergie industriels 12 V et 24 V, le MAX4210BETT assure une surveillance du courant en temps réel pour la maintenance prédictive et la protection contre les surintensités. Son courant de sortie de 10 mA pilote directement les convertisseurs analogique-numérique 12 ou 16 bits sans amplificateur opérationnel externe, réduisant ainsi le coût de la nomenclature et l'encombrement sur la carte.

Exemple d'application : Dans une alimentation industrielle 24 V/10 A, le MAX4210BETT, équipé d'une résistance de mesure de 10 mΩ, génère un signal analogique de 0 à 100 mV (plage de 0 à 10 A). Sa précision de ±0,5 % garantit une exactitude de ±50 mA, permettant ainsi de définir des seuils de surintensité stricts (par exemple, un point de déclenchement à 10,5 A) sans déclenchement intempestif.

3. Instrumentation de précision et équipements de test

Dans les alimentations de laboratoire, les charges électroniques et les cyclers de batterie, le MAX4210BETT sert d'étage d'entrée de mesure de courant de précision. Sa précision de ±0,5 % associée à une faible dérive thermique garantit la répétabilité des mesures, un critère essentiel pour les environnements de R&D et de production.

Exemple de conception : Une charge électronique CC programmable utilise le MAX4210BETT pour surveiller le courant absorbé de 0 à 5 A. Avec une résistance de mesure de 20 mΩ (100 mV à 5 A), la précision de ±0,5 % offre une incertitude de mesure de ±25 mA, conforme aux spécifications typiques des équipements de test (0,5 % + 2 points).

4. Contrôleurs de charge solaires MPPT

Dans les contrôleurs MPPT (Suivi du point de puissance maximale) photovoltaïques pour systèmes de batteries 12 V/24 V, le MAX4210BETT surveille le courant des panneaux solaires afin d'optimiser la production d'énergie. Sa large plage de tension d'entrée (5,5 V à 28 V) permet de gérer les variations de tension de la batterie (de 10,5 V déchargée à 28,8 V en charge d'égalisation), tandis que sa précision de ±0,5 % maximise le rendement de la récupération d'énergie.

5. Gestion de l'alimentation des serveurs et des télécommunications

Dans les systèmes d'alimentation 12 V pour serveurs et les systèmes de télécommunications -48 V (avec adaptation de niveau appropriée), le MAX4210BETT permet la télémétrie du courant par rail pour la gestion de la consommation et la gestion thermique. Son boîtier compact 6-TDFN s'adapte aux cartes mères de serveurs haute densité comportant des centaines de points de surveillance.

Analyse concurrentielle et évaluation comparative des performances

Avantages en matière de performance :

• Précision 2 à 4 fois supérieure : la spécification ±0,5 % du MAX4210BETT offre une précision deux fois supérieure à celle des dispositifs ±1 % et quatre fois supérieure à celle des concurrents ±2 %, un atout essentiel pour une gestion précise de l’alimentation.
• Courant de sortie plus élevé : un courant de sortie de 10 mA (contre 5 mA typiques) permet une interface ADC directe avec des pistes de circuit imprimé plus longues et des charges capacitives plus élevées.
• Encombrement minimal : le connecteur TDFN à 6 broches nécessite 33 % de broches en moins que les alternatives à 8 broches, ce qui réduit la taille et le coût du boîtier.
• Plage de tension étendue : l’entrée maximale de 28 V (contre 18 V à 26 V pour les concurrents) offre une marge de sécurité pour les transitoires de décharge de charge automobile et les surtensions industrielles.

Lignes directrices et meilleures pratiques en matière d'intégration de la conception

Circuit d'application typique :

Le MAX4210BETT nécessite un minimum de composants externes pour une solution complète de surveillance du courant :

• Résistance de détection : résistance de détection de courant de précision à tolérance de 0,1 %, à faible TCR (±50 ppm/°C) (valeurs typiques : de 1 mΩ à 100 mΩ selon la plage de courant)
• Filtrage d'entrée : condensateur céramique de 0,1 µF sur la broche V+ pour le découplage de l'alimentation et la réduction du bruit
• Filtrage de sortie : filtre RC optionnel 100 Ω + 0,1 µF en sortie pour l’anti-repliement de l’ADC

Recommandations concernant l'agencement des circuits imprimés :

• Détection Kelvin : acheminer les connexions de résistance de détection à l’aide d’une topologie Kelvin (4 fils) afin d’éliminer les erreurs de résistance des pistes.
• Plan de masse : Plan de masse solide sous le circuit intégré avec vias thermiques reliant la pastille exposée à la couche inférieure pour la dissipation de la chaleur
• Routage des pistes : Séparez les pistes à courant élevé (chemin de charge) des pistes de signaux analogiques sensibles.
• Placement des composants : Positionnez la résistance de détection et le MAX4210BETT à proximité (< 10 mm) afin de minimiser la captation de bruit.

Guide de sélection des résistances de détection :

Remarque : Pour les applications à courant élevé (>10 A), utilisez des résistances de puissance à bande métallique ou connectées en Kelvin avec une puissance nominale adéquate (réduction minimale de 2x recommandée).

Spécifications techniques complètes

Garantie de qualité et d'authenticité

Chaque unité MAX4210BETT disponible chez HQICKEY provient directement des canaux de distribution agréés d'Analog Devices Inc./Maxim Integrated, garantissant une traçabilité complète. Nous fournissons :

• Composants 100 % authentiques : emballage scellé en usine avec codes de date authentiques et traçabilité du lot.
• Documentation complète : fiche technique complète, notes d’application et documentation de conception de référence
• Certifications de qualité : garantie du fabricant, conformité RoHS et certificats d’authenticité
• Assistance technique : Conseil en conception avant-vente et assistance technique après-vente
• Vérification anti-contrefaçon : Authentification indépendante des composants disponible sur demande

Informations sur l'emballage et la commande

Le MAX4210BETT est disponible en conditionnement VRAC, idéal pour le prototypage et la production en série. Son boîtier ultra-compact 6-TDFN-EP (3 x 3 mm) est compatible avec les procédés d'assemblage CMS standard et prend en charge le brasage par refusion ainsi que les opérations de réparation.

Stockage et manipulation : L’indice MSL (niveau de sensibilité à l’humidité) s’applique ; reportez-vous aux spécifications du fabricant concernant les exigences de cuisson avant le brasage par refusion.
