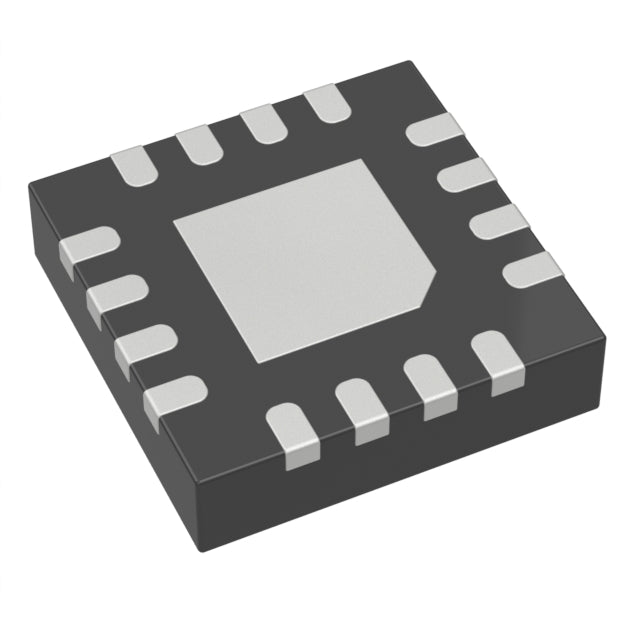

Analog Devices Inc./Maxim Integrated MAX5975AETE+T
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 5.73 | Dhs. 5.73 |
| 15+ | Dhs. 5.55 | Dhs. 83.25 |
| 25+ | Dhs. 5.43 | Dhs. 135.75 |
| 50+ | Dhs. 5.13 | Dhs. 256.50 |
| 100+ | Dhs. 4.52 | Dhs. 452.00 |
| N+ | Dhs. 0.90 | Price Inquiry |
Request Quote / Inquiry
Circuit intégré de contrôleur PWM double MAX5975AETE+T
Le MAX5975AETE+T d'Analog Devices Inc./Maxim Integrated est un contrôleur PWM double hautes performances conçu pour les applications d'alimentation isolées et non isolées. Ce circuit intégré polyvalent prend en charge les topologies de convertisseur flyback et forward avec une large plage de fréquences de commutation de 100 kHz à 600 kHz, ce qui le rend idéal pour les applications aérospatiales, automobiles, industrielles, de télécommunications, médicales et électroniques grand public.
Principales caractéristiques et avantages
- Prise en charge de topologies flexibles : Compatible avec les convertisseurs flyback et forward pour des architectures d’alimentation polyvalentes
- Large plage de fréquences de commutation : un fonctionnement de 100 kHz à 600 kHz permet une efficacité optimisée et un dimensionnement adapté des composants.
- Plage d'alimentation robuste : tension d'entrée de 20 V à 26 V avec une tension de démarrage de 20 V pour un fonctionnement fiable.
- Fonctionnalités de contrôle avancées : activez le contrôle par broche, le contrôle de fréquence, le démarrage progressif et la synchronisation pour une gestion précise de l’alimentation.
- Protection complète : La protection contre les défauts de surchauffe garantit une fiabilité à long terme
- Plage de températures étendue : température de jonction de -40 °C à 150 °C pour les environnements difficiles
- Boîtier compact pour montage en surface : 16-TQFN (3 x 3 mm) avec pastille thermique exposée pour d'excellentes performances thermiques.
- Conforme à la directive RoHS : répond aux normes environnementales pour un déploiement mondial
Applications
Ce contrôleur PWM double est parfaitement adapté aux convertisseurs CC-CC isolés, aux systèmes PoE (Power over Ethernet), aux alimentations de télécommunications, aux systèmes de contrôle industriels et aux architectures d'alimentation à sorties multiples nécessitant une régulation précise et un rendement élevé.
Spécifications techniques complètes
Pourquoi choisir le MAX5975AETE+T ?
S'appuyant sur la réputation d'Analog Devices en matière de solutions analogiques et de gestion de l'alimentation de précision, le MAX5975AETE+T offre les performances, la fiabilité et la flexibilité requises pour les conceptions d'alimentations les plus exigeantes. Grâce à une traçabilité complète, un support technique étendu et sa conformité aux normes internationales, ce composant est le choix de confiance des fabricants d'équipement d'origine (OEM) et des ingénieurs concepteurs du monde entier.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Analog Devices Inc./Maxim Integrated |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Soit |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 20 V |
| Tension d'alimentation (Vcc/Vdd) | 20 V ~ 26 V |
| Cycle de service | 82,5% |
| Commutation de fréquence | 100 kHz ~ 600 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Surchauffe |
| Fonctions de contrôle | EN, Contrôle de fréquence, Démarrage progressif, Synchronisation |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Coussinet exposé 16-WFQFN |
| Emballage du dispositif du fournisseur | 16-TQFN (3x3) |
| RoHS |  |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
