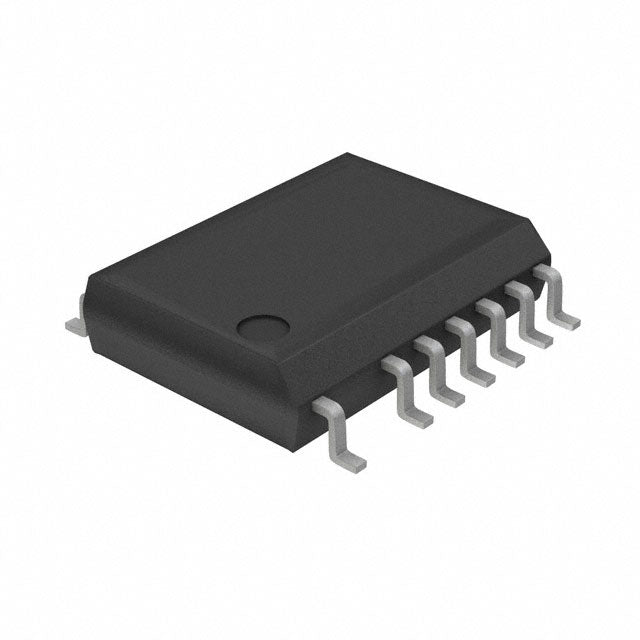

onsemi MC33362DW
Prix habituel
Dhs. 6.18
Prix habituel
Dhs. 6.52
Prix promotionnel
Dhs. 6.18
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.18 | Dhs. 6.18 |
| 15+ | Dhs. 6.00 | Dhs. 90.00 |
| 25+ | Dhs. 5.87 | Dhs. 146.75 |
| 50+ | Dhs. 5.54 | Dhs. 277.00 |
| 100+ | Dhs. 4.89 | Dhs. 489.00 |
| N+ | Dhs. 0.98 | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Request Quote / Inquiry
Contrôleur PWM de commutation hors ligne MC33362DW
Le MC33362DW d'onsemi est un contrôleur PWM isolé hautes performances conçu pour la conversion de puissance AC-DC hors ligne, avec des topologies flyback et forward. Ce contrôleur intégré présente une tension de claquage de 500 V et fonctionne sur une large plage de fréquences de commutation de 67,5 kHz à 285 kHz, ce qui le rend idéal pour les alimentations compactes et efficaces destinées aux applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages
- Conception de sortie isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Interrupteur d'alimentation intégré : simplifie la conception grâce à un élément de commutation intégré supportant une tension de claquage de 500 V.
- Large plage d'alimentation : fonctionne de 9,5 V à 40 V avec un seuil de démarrage de 14,5 V.
- Protection complète : la limitation de courant, la protection contre les surchauffes et les surtensions protègent votre conception.
- Contrôle de fréquence : La fréquence de commutation réglable (67,5 kHz à 285 kHz) optimise l’efficacité et les performances en matière d’interférences électromagnétiques.
- Boîtier CMS : le boîtier SOIC 16 broches permet un assemblage automatisé et des agencements de circuits imprimés compacts.
- Plage de températures étendue : température de jonction de -25 °C à 150 °C pour les environnements exigeants
Applications typiques
- Alimentations AC-DC isolées
- Chargeurs de batterie hors ligne
- modules d'alimentation auxiliaires
- Systèmes de contrôle industriels
- Équipement de télécommunications
- adaptateurs secteur pour appareils électroniques grand public
Spécifications techniques complètes
Toutes les spécifications sont soumises à la fiche technique du fabricant. Ce produit est conforme à la directive RoHS et convient aux applications industrielles à longue durée de vie.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 500 V |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 14,5 V |
| Tension d'alimentation (Vcc/Vdd) | 9,5 V ~ 40 V |
| Cycle de service | 50% |
| Commutation de fréquence | 67,5 kHz ~ 285 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -25°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 16 broches (0,295", largeur 7,50 mm), 13 broches |
| Emballage du dispositif du fournisseur | 16-SOIC |
MC33362DW.pdf
×
