onsemi MC33363ADW
Prix habituel
Dhs. 6.44
Prix habituel
Dhs. 6.78
Prix promotionnel
Dhs. 6.44
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.44 | Dhs. 6.44 |
| 15+ | Dhs. 6.24 | Dhs. 93.60 |
| 25+ | Dhs. 6.10 | Dhs. 152.50 |
| 50+ | Dhs. 5.76 | Dhs. 288.00 |
| 100+ | Dhs. 5.09 | Dhs. 509.00 |
| N+ | Dhs. 1.02 | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Request Quote / Inquiry

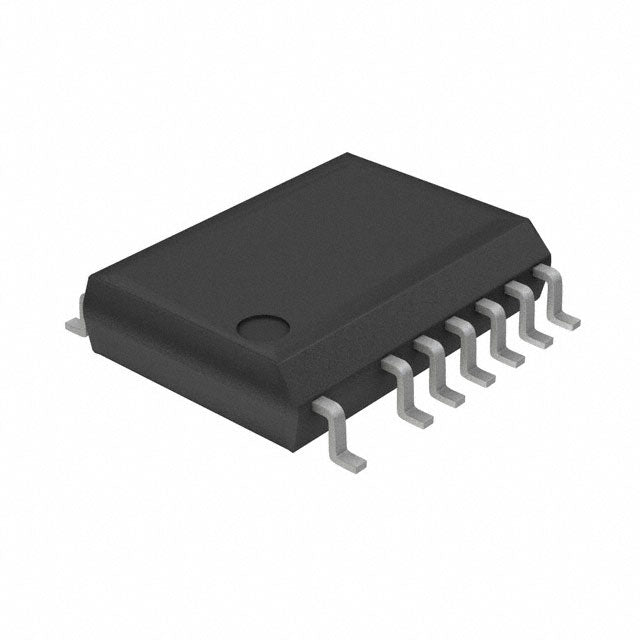

MC33363ADW - Circuit intégré de contrôleur PWM isolé
Le MC33363ADW d' onsemi est un contrôleur PWM isolé hautes performances conçu pour les convertisseurs flyback et forward. Ce circuit intégré polyvalent intègre un interrupteur de tension de claquage de 700 V, ce qui le rend idéal pour les applications d'alimentation AC/DC hors ligne dans les secteurs industriel, des télécommunications et de l'électronique grand public.
Principales caractéristiques et avantages
- Conception de sortie isolée - Garantit un fonctionnement sûr et répond aux exigences réglementaires
- Large plage de fréquences de commutation : de 67,5 kHz à 285 kHz pour une optimisation de conception flexible
- Protection complète : limitation de courant, protection contre la surchauffe et la surtension.
- Large plage de tension d'alimentation : plage de fonctionnement de 9,5 V à 40 V avec une tension de démarrage de 14,9 V.
- Prise en charge de la double topologie - Compatible avec les convertisseurs flyback et forward.
- Boîtier CMS - 16-SOIC pour l'assemblage automatisé et les agencements de circuits imprimés compacts
Applications typiques
- Alimentations AC/DC hors ligne
- Chargeurs et adaptateurs de batterie
- Systèmes de contrôle industriels
- Équipement de télécommunications
- Gestion de l'alimentation des appareils électroniques grand public
Spécifications techniques complètes
Toutes les spécifications sont garanties par onsemi. Ce produit est conforme à la directive RoHS et convient aux applications industrielles à longue durée de vie.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 14,9 V |
| Tension d'alimentation (Vcc/Vdd) | 9,5 V ~ 40 V |
| Cycle de service | 50% |
| Commutation de fréquence | 67,5 kHz ~ 285 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -25°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 16 broches (0,295", largeur 7,50 mm), 13 broches |
| Emballage du dispositif du fournisseur | 16-SOIC |
MC33363ADW.pdf
×
