onsemi MC33364D
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.53 | Dhs. 4.53 |
| 15+ | Dhs. 4.38 | Dhs. 65.70 |
| 25+ | Dhs. 4.28 | Dhs. 107.00 |
| 50+ | Dhs. 4.05 | Dhs. 202.50 |
| 100+ | Dhs. 3.57 | Dhs. 357.00 |
| N+ | Dhs. 0.71 | Price Inquiry |
Request Quote / Inquiry

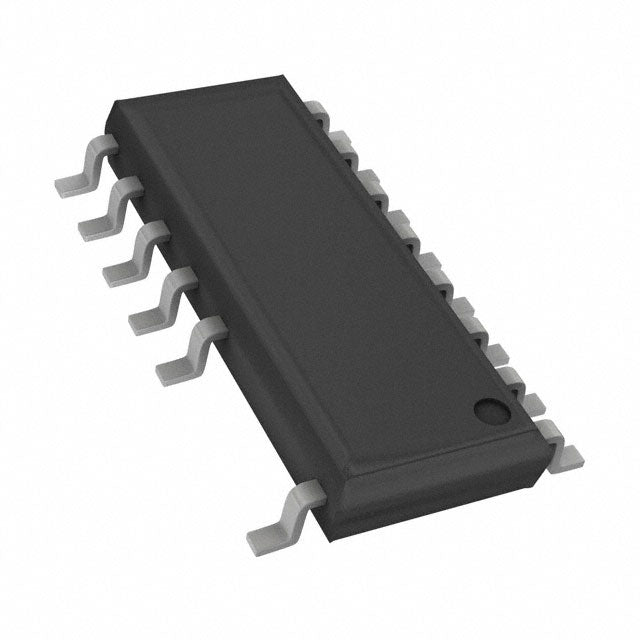

MC33364D - Contrôleur de convertisseur AC/DC Flyback GreenLine™ d'onsemi
Le MC33364D d'onsemi est un contrôleur de convertisseur AC/DC flyback isolé hautes performances de la série GreenLine™, conçu pour les applications d'alimentation hors ligne à faible consommation. Ce circuit intégré de contrôle avancé présente une tension de claquage de 700 V et fonctionne à une fréquence de commutation de 126 kHz, ce qui le rend idéal pour les conceptions de conversion de puissance compactes et fiables dans les applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages :
- Capacité haute tension : tension de claquage de 700 V pour une isolation et une sécurité robustes
- Topologie Flyback isolée : architecture éprouvée pour une conversion AC/DC fiable
- Large plage d'alimentation : fonctionnement de 7,6 V à 16 V (Vcc/Vdd) avec une tension de démarrage de 15 V.
- Fréquence de commutation fixe : 126 kHz pour des performances EMI et une conception de filtre prévisibles
- Protection complète : limitation de courant et protection contre les surchauffes
- Contrôle de fréquence : Fonctions de contrôle intégrées pour des performances optimisées
- Large plage de températures de fonctionnement : de -25 °C à 125 °C (température ambiante).
- Boîtier compact pour montage en surface : 16-SOIC (14 broches) pour des circuits imprimés compacts.
Applications cibles :
- Alimentations et adaptateurs AC/DC hors ligne
- Systèmes de contrôle et d'automatisation industriels
- modules d'alimentation pour équipements de télécommunications et de réseaux
- Électronique et appareils électroménagers
- Chargeurs de batterie et alimentations auxiliaires
- Solutions énergétiques vertes et économes en énergie
Le MC33364D est fourni en tube et conçu pour un montage en surface. Appartenant à la gamme GreenLine™ d'onsemi, ce contrôleur privilégie l'efficacité énergétique et le respect de l'environnement tout en offrant des performances fiables pour les applications de conversion de puissance exigeantes.
Spécifications techniques complètes :
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | GreenLine™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 15 V |
| Tension d'alimentation (Vcc/Vdd) | 7,6 V ~ 16 V |
| Cycle de service | - |
| Commutation de fréquence | 126 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -25°C ~ 125°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 16 broches (0,154", largeur 3,90 mm), 14 broches |
| Emballage du dispositif du fournisseur | 16-SOIC |
MC33364D.pdf
