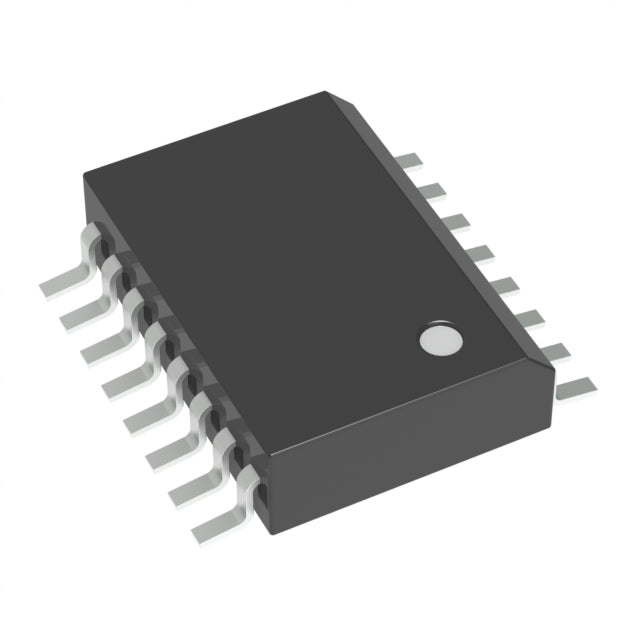

onsemi MC44603ADWG
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 3.90 | Dhs. 3.90 |
| 15+ | Dhs. 3.75 | Dhs. 56.25 |
| 25+ | Dhs. 3.67 | Dhs. 91.75 |
| 50+ | Dhs. 3.47 | Dhs. 173.50 |
| 100+ | Dhs. 3.06 | Dhs. 306.00 |
| N+ | Dhs. 0.61 | Price Inquiry |
Request Quote / Inquiry
MC44603ADWG - Contrôleur PWM GreenLine™ pour applications Flyback
Le MC44603ADWG d'onsemi est un contrôleur de modulation de largeur d'impulsion (PWM) haute performance conçu pour les alimentations à découpage flyback isolées. Appartenant à la gamme GreenLine™, ce circuit intégré de contrôle offre des performances fiables pour les applications industrielles, de télécommunications et d'électronique grand public nécessitant une conversion AC-DC ou DC-DC efficace.
Principales caractéristiques et avantages
- Topologie Flyback isolée : optimisée pour les alimentations à isolation galvanique avec des fonctions de protection complètes
- Large plage de tension d'alimentation : fonctionne de 9 V à 18 V avec une tension de démarrage de 14,5 V pour une intégration flexible.
- Fréquence de commutation élevée : Prend en charge un fonctionnement jusqu’à 250 kHz, permettant des conceptions de transformateurs et de filtres compactes.
- Cycle de service maximal de 80 % : Optimise l'efficacité du transfert de puissance dans les configurations flyback.
- Protection intégrée : la limitation de courant et la protection contre les surtensions protègent votre alimentation et les charges connectées.
- Fonctionnalités de contrôle avancées : le démarrage progressif réduit le courant d’appel ; la fonction de synchronisation permet la coordination multirail
- Plage de températures étendue : température de jonction de -25 °C à 150 °C pour les environnements exigeants
- Boîtier compact pour montage en surface : 16-SOIC (largeur de 7,50 mm) pour l’assemblage automatisé et les conceptions à espace restreint.
Applications typiques
- Alimentations à découpage hors ligne AC-DC
- Convertisseurs CC-CC isolés pour équipements industriels
- Modules d'alimentation pour infrastructures de télécommunications et de réseaux
- contrôleurs de chargeur de batterie
- Alimentations auxiliaires dans les dispositifs automobiles et médicaux
Assistance à la conception et conformité
Une documentation technique complète, incluant fiches techniques, schémas de référence et notes d'application, est disponible pour accélérer votre processus d'intégration. Le MC44603ADWG est conforme aux normes RoHS et REACH pour un accès au marché mondial.
Spécifications techniques complètes
Toutes les spécifications peuvent être modifiées sans préavis. Veuillez consulter la fiche technique officielle pour connaître les caractéristiques électriques complètes et les recommandations d'application.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | GreenLine™ |
| Conditionnement | Marché | Tube |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 14,5 V |
| Tension d'alimentation (Vcc/Vdd) | 9V ~ 18V |
| Cycle de service | 80% |
| Commutation de fréquence | Jusqu'à 250 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surtension |
| Fonctions de contrôle | Démarrage progressif, synchronisation |
| Température de fonctionnement | -25°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 16-SOIC (0,295", largeur 7,50 mm) |
| Emballage du dispositif du fournisseur | 16-SOIC |
