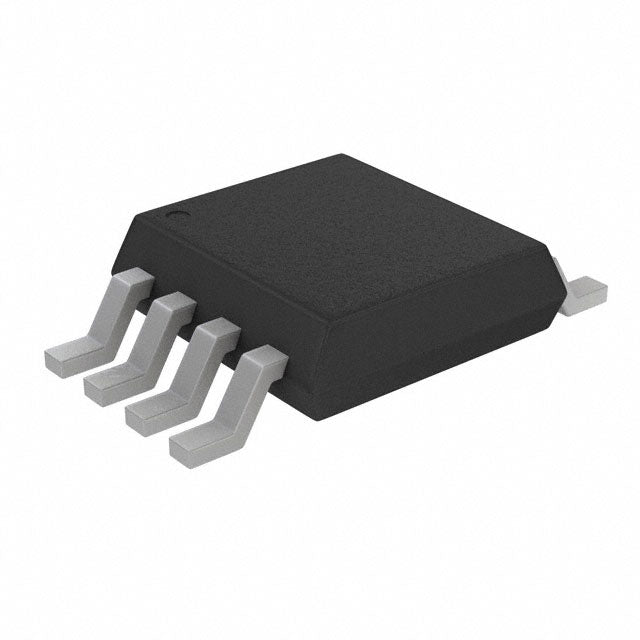

Microchip Technology MIC3808BMM-TR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.12 | Dhs. 4.12 |
| 15+ | Dhs. 4.00 | Dhs. 60.00 |
| 25+ | Dhs. 3.92 | Dhs. 98.00 |
| 50+ | Dhs. 3.70 | Dhs. 185.00 |
| 100+ | Dhs. 3.26 | Dhs. 326.00 |
| N+ | Dhs. 0.65 | Price Inquiry |
Request Quote / Inquiry
MIC3808BMM-TR - Circuit intégré de contrôleur PWM push-pull
Le MIC3808BMM-TR de Microchip Technology est un contrôleur PWM push-pull isolé hautes performances, conçu pour les applications de gestion de l'alimentation de précision. Ce circuit intégré à montage en surface assure un contrôle de fréquence fiable avec des capacités de commutation jusqu'à 1 MHz, ce qui le rend idéal pour les applications aérospatiales, automobiles, industrielles, médicales et de télécommunications exigeant une disponibilité à long terme et une traçabilité complète.
Caractéristiques principales
- Topologie push-pull isolée - Optimisée pour une conversion de puissance à haut rendement
- Large plage de tension d'alimentation - Fonctionnement de 8,3 V à 15 V avec démarrage à 12,5 V
- Fréquence de commutation élevée - Jusqu'à 1 MHz pour une conception de transformateur compacte
- Protection contre les surintensités - Protection intégrée contre les défauts pour une fiabilité accrue
- Cycle de service de 49 % - Sortie équilibrée pour un fonctionnement symétrique
- Plage de températures étendue : fonctionnement ambiant de -40 °C à 85 °C
- Boîtier compact 8-MSOP - Conception à montage en surface peu encombrante
Applications
Ce contrôleur PWM est parfaitement adapté aux convertisseurs CC-CC isolés, aux alimentations hors ligne, aux systèmes alimentés par batterie et aux architectures d'alimentation distribuées où l'efficacité, la fiabilité et la prise en charge d'un long cycle de vie sont essentielles.
Spécifications techniques complètes
Qualité et conformité
Tous les composants proviennent de circuits de distribution agréés et bénéficient d'une traçabilité complète. Ils sont conformes aux normes RoHS et REACH. Un engagement sur le long terme garantit leur disponibilité pour les applications critiques.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Technologie des microprocesseurs |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Pousser-tirer |
| Tension - Démarrage | 12,5 V |
| Tension d'alimentation (Vcc/Vdd) | 8,3 V ~ 15 V |
| Cycle de service | 49% |
| Commutation de fréquence | Jusqu'à 1 MHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation du courant |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 8-TSSOP, 8-MSOP (0,118", largeur 3,00 mm) |
| Emballage du dispositif du fournisseur | 8-MSOP |
MIC3808BMM-TR.pdf
