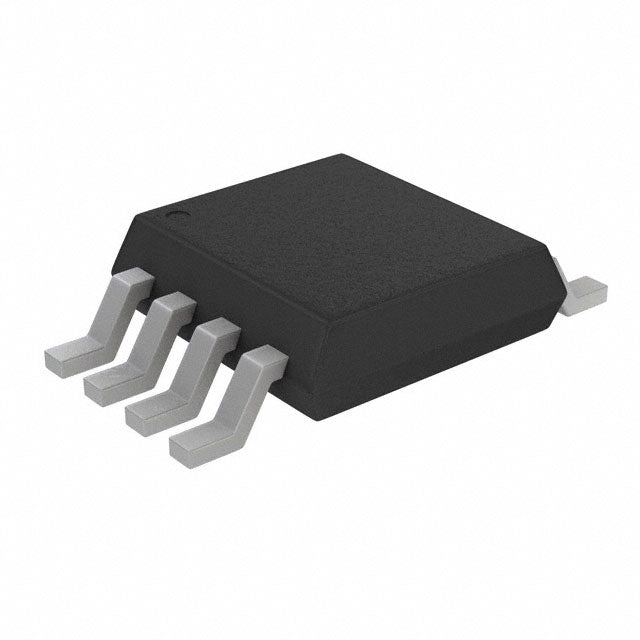

Microchip Technology MIC3808YMM-TR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 7.16 | Dhs. 7.16 |
| 15+ | Dhs. 6.93 | Dhs. 103.95 |
| 25+ | Dhs. 6.78 | Dhs. 169.50 |
| 50+ | Dhs. 6.40 | Dhs. 320.00 |
| 100+ | Dhs. 5.65 | Dhs. 565.00 |
| N+ | Dhs. 1.13 | Price Inquiry |
Request Quote / Inquiry
Circuit intégré de contrôleur PWM push-pull MIC3808YMM-TR
Le MIC3808YMM-TR de Microchip Technology est un contrôleur PWM push-pull isolé hautes performances conçu pour les alimentations à découpage hors ligne. Ce circuit intégré de gestion de l'alimentation avancé assure un contrôle de fréquence fiable avec des capacités de commutation jusqu'à 1 MHz, ce qui le rend idéal pour les applications aérospatiales, automobiles, industrielles, de télécommunications et médicales exigeant une conversion de puissance précise.
Principales caractéristiques et avantages
- Fonctionnement à haute fréquence : une fréquence de commutation jusqu’à 1 MHz permet de concevoir des transformateurs compacts et de réduire la taille des composants.
- Large plage de tension d'alimentation : fonctionne de 8,3 V à 15 V avec une tension de démarrage de 12,5 V pour une intégration système flexible.
- Topologie push-pull isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Protection intégrée : La protection contre les défauts de courant limite la conception de votre alimentation.
- Contrôle de précision : cycle de service de 49 % avec fonctions de contrôle de fréquence pour des performances optimisées
- Plage de températures industrielles : Conçu pour un fonctionnement de -40 °C à 85 °C dans des environnements exigeants
- Boîtier compact pour montage en surface : le boîtier 8-MSOP (8-TSSOP) permet de gagner de la place sur la carte.
- Conforme à la directive RoHS : répond aux normes environnementales pour l'accès au marché mondial
Applications
Ce circuit intégré de contrôle PWM est parfaitement adapté aux convertisseurs CC-CC isolés, aux alimentations hors ligne, aux chargeurs de batterie, aux systèmes d'alimentation de télécommunications, aux équipements de contrôle industriel et à la gestion de l'alimentation des dispositifs médicaux, où la fiabilité et la durée de vie sont essentielles.
Pourquoi choisir le MIC3808YMM-TR ?
Le MIC3808YMM-TR de Microchip Technology offre la fiabilité éprouvée et la disponibilité à long terme exigées par les fabricants d'équipement d'origine (OEM) et les fournisseurs de services de fabrication électronique (EMS). Grâce à une traçabilité complète, un approvisionnement authentique et une documentation technique complète, ce composant garantit que vos conceptions répondent aux normes de qualité et de conformité les plus exigeantes.
Spécifications techniques complètes
Toutes les spécifications sont sujettes aux fiches techniques du fabricant. Veuillez vous référer à la documentation officielle de Microchip pour obtenir les recommandations de conception complètes et les notes d'application.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Technologie des microprocesseurs |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Pousser-tirer |
| Tension - Démarrage | 12,5 V |
| Tension d'alimentation (Vcc/Vdd) | 8,3 V ~ 15 V |
| Cycle de service | 49% |
| Commutation de fréquence | Jusqu'à 1 MHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation du courant |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 8-TSSOP, 8-MSOP (0,118", largeur 3,00 mm) |
| Emballage du dispositif du fournisseur | 8-MSOP |
| RoHS |  |
MIC3808YMM-TR.pdf
