Monolithic Power Systems Inc. MP024GS-10
Prix habituel
$94,999.99
Prix habituel
$99,999.99
Prix promotionnel
$94,999.99
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | $94,999.99 | $94,999.99 |
| 15+ | $91,999.99 | $1,379,999.85 |
| 25+ | $89,999.99 | $2,249,999.75 |
| 50+ | $84,999.99 | $4,249,999.50 |
| 100+ | $74,999.99 | $7,499,999.00 |
| N+ | $15,000.00 | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Request Quote / Inquiry
| Attributs du produit | Valeur de la propriété |
| Fabricant | Systèmes d'alimentation monolithiques Inc. |
| Gamme de produits | |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | 10V ~ 25V |
| Cycle de service | - |
| Commutation de fréquence | 75 Hz ~ 40 kHz |
| Puissance (Watts) | 1,66 W |
| Protection contre les défauts | Circuit ouvert, surcharge, surchauffe, surtension, court-circuit de détection, UVLO |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 110°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 8-SOIC-7B |
| RoHS |  |

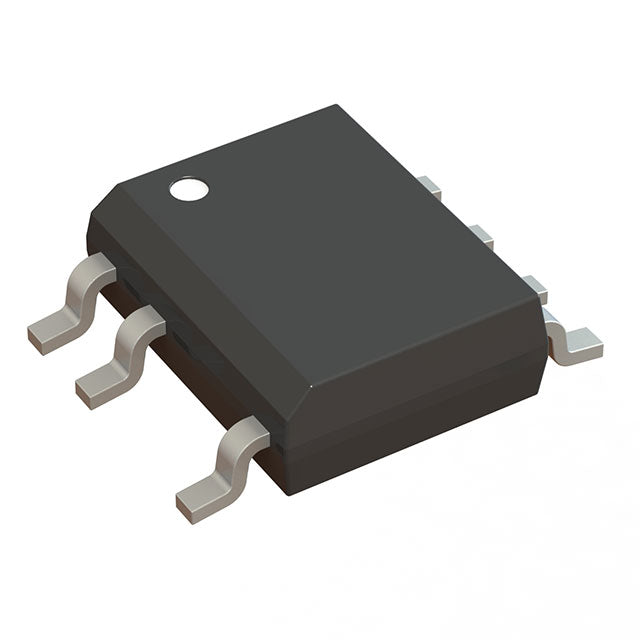

Circuit intégré de commande de commutation Flyback MP024GS-10
Le MP024GS-10 de Monolithic Power Systems est un contrôleur de découpage flyback isolé hautes performances, conçu pour les applications de conversion de puissance AC/DC fiables. Ce circuit intégré de contrôle avancé offre des performances exceptionnelles avec une tension de claquage de 700 V et fonctionne sur une large plage de tensions d'alimentation de 10 V à 25 V.
Caractéristiques principales
- Topologie Flyback isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Large plage de fréquences de commutation : de 75 Hz à 40 kHz pour une optimisation de conception flexible
- Protection complète : Inclut la protection contre les circuits ouverts, les surcharges, les surchauffes, les surtensions, les courts-circuits de détection et les sous-tensions.
- Contrôle de démarrage progressif : réduit le courant d’appel et les contraintes sur les composants lors du démarrage.
- Plage de température de fonctionnement étendue : -40 °C à 110 °C (TA) pour les environnements industriels exigeants
- Boîtier compact pour montage en surface : 8-SOIC (largeur de 3,90 mm) pour des circuits imprimés à faible encombrement
Applications
Idéal pour les alimentations industrielles, les équipements de télécommunications, l'électronique grand public et toute application nécessitant une conversion AC/DC isolée avec une protection robuste contre les défauts et des performances fiables.
Spécifications techniques complètes
MP024GS-10.pdf
×
