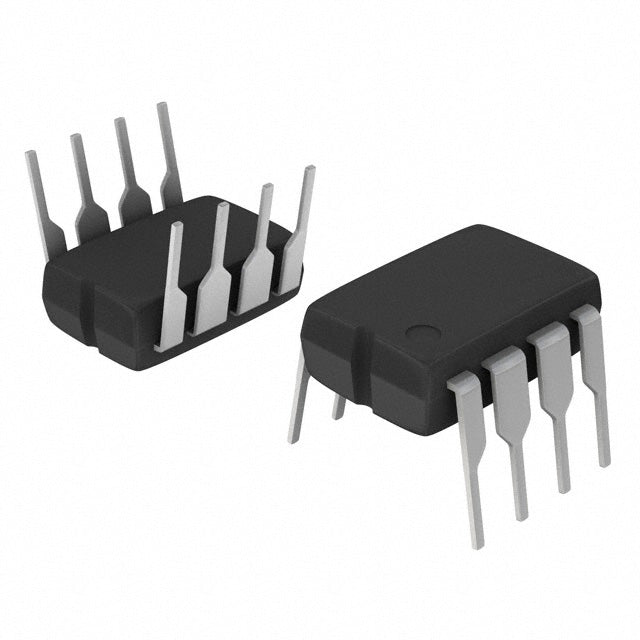

onsemi NCP1205P
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.29 | Dhs. 6.29 |
| 15+ | Dhs. 6.10 | Dhs. 91.50 |
| 25+ | Dhs. 5.97 | Dhs. 149.25 |
| 50+ | Dhs. 5.64 | Dhs. 282.00 |
| 100+ | Dhs. 4.97 | Dhs. 497.00 |
| N+ | Dhs. 0.99 | Price Inquiry |
Request Quote / Inquiry
Circuit intégré de contrôleur Flyback NCP1205P d'Onsemi
Le NCP1205P est un circuit intégré de commande flyback isolé haute performance d'Onsemi, conçu pour les applications de conversion de puissance AC/DC hors ligne. Ce régulateur à découpage robuste assure une gestion fiable de l'alimentation et offre des protections complètes contre les défauts, ce qui le rend idéal pour les applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages
- Topologie Flyback isolée : assure une isolation électrique entre l’entrée et la sortie pour une sécurité et une immunité au bruit accrues.
- Large plage de tension d'alimentation : fonctionne de 8 V à 30 V, offrant une grande flexibilité pour différentes configurations d'alimentation.
- Fréquence de commutation variable : la plage de 90 kHz à 125 kHz permet d’optimiser l’efficacité et les performances en matière d’interférences électromagnétiques.
- Protection complète : Limitation de courant intégrée, protection contre les surtensions (OVP) et protection contre les courts-circuits protègent votre système.
- Plage de température étendue : la température de jonction de -25 °C à 125 °C garantit un fonctionnement fiable dans des environnements difficiles.
- Boîtier traversant : le format standard 8-DIP (0,300", 7,62 mm) simplifie le prototypage et l'assemblage en production
Applications typiques
- Alimentations hors ligne AC/DC
- Alimentations auxiliaires pour équipements industriels
- Infrastructure de télécommunications et de réseaux
- adaptateurs secteur pour appareils électroniques grand public
- circuits de chargeur de batterie
Pourquoi choisir le NCP1205P ?
Le NCP1205P d'onsemi associe une architecture de contrôleur flyback éprouvée à des fonctions de protection robustes et à une large plage de fonctionnement. Son boîtier traversant facilite l'intégration lors du développement et de la production, tandis que ses fonctions complètes de protection contre les défauts réduisent la complexité de conception au niveau système et améliorent la fiabilité globale.
Spécifications techniques complètes
Les spécifications peuvent être modifiées sans préavis. Veuillez consulter la fiche technique du fabricant pour obtenir les informations les plus récentes.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 30V |
| Cycle de service | - |
| Commutation de fréquence | 90 kHz ~ 125 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -25°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | 8-DIP (0,300", 7,62 mm) |
| Emballage du dispositif du fournisseur | 8-PDIP |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
