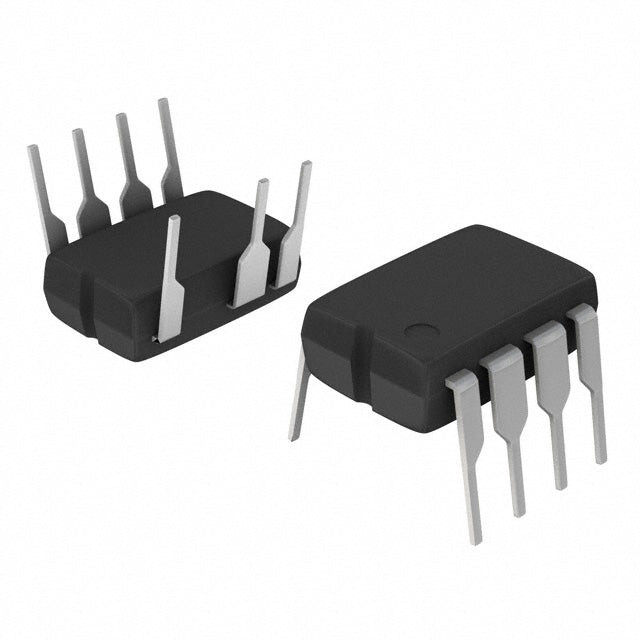

onsemi NCP1230P65
Prix habituel
Dhs. 4.23
Prix habituel
Dhs. 4.46
Prix promotionnel
Dhs. 4.23
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.23 | Dhs. 4.23 |
| 15+ | Dhs. 4.10 | Dhs. 61.50 |
| 25+ | Dhs. 4.01 | Dhs. 100.25 |
| 50+ | Dhs. 3.79 | Dhs. 189.50 |
| 100+ | Dhs. 3.35 | Dhs. 335.00 |
| N+ | Dhs. 0.67 | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Request Quote / Inquiry
Contrôleur de commutation hors ligne Flyback NCP1230P65
Le NCP1230P65 d' Onsemi est un contrôleur de commutation haute performance à topologie flyback, conçu pour les applications de conversion de puissance AC-DC isolées. Ce circuit intégré fonctionne à une fréquence de commutation fixe de 65 kHz et offre une protection complète contre les défauts, incluant la limitation de courant, la protection contre la surchauffe, la surtension et les courts-circuits.
Caractéristiques principales
- Topologie Flyback : optimisée pour les conceptions d’alimentations isolées
- Fréquence de commutation de 65 kHz : performances et efficacité équilibrées
- Plage de tension d'alimentation étendue : fonctionnement de 7,7 V à 18 V avec une tension de démarrage de 12,6 V.
- Cycle de service maximal de 80 % : Conversion de puissance efficace
- Protection complète : limitation de courant, protection contre la surchauffe, la surtension et les courts-circuits
- Plage de température étendue : température de jonction de -40 °C à 125 °C pour les applications industrielles
- Boîtier traversant : 7-PDIP pour un montage fiable sur circuit imprimé
Applications
- Alimentations AC-DC
- Convertisseurs flyback isolés
- Systèmes de gestion de l'énergie industrielle
- Équipements de télécommunications et de réseaux
- adaptateurs secteur pour appareils électroniques grand public
Spécifications techniques complètes
Conforme à la directive RoHS | Traçabilité complète | Distributeur agréé
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 12,6 V |
| Tension d'alimentation (Vcc/Vdd) | 7,7 V ~ 18 V |
| Cycle de service | 80% |
| Commutation de fréquence | 65 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Trou traversant |
| Emballage / Étui | Boîtier DIP 8 broches (0,300", 7,62 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-PDIP |
NCP1230P65.pdf
×
