onsemi NCP1239DD65R2G
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 5.88 | Dhs. 5.88 |
| 15+ | Dhs. 5.69 | Dhs. 85.35 |
| 25+ | Dhs. 5.56 | Dhs. 139.00 |
| 50+ | Dhs. 5.25 | Dhs. 262.50 |
| 100+ | Dhs. 4.64 | Dhs. 464.00 |
| N+ | Dhs. 0.93 | Price Inquiry |
Request Quote / Inquiry

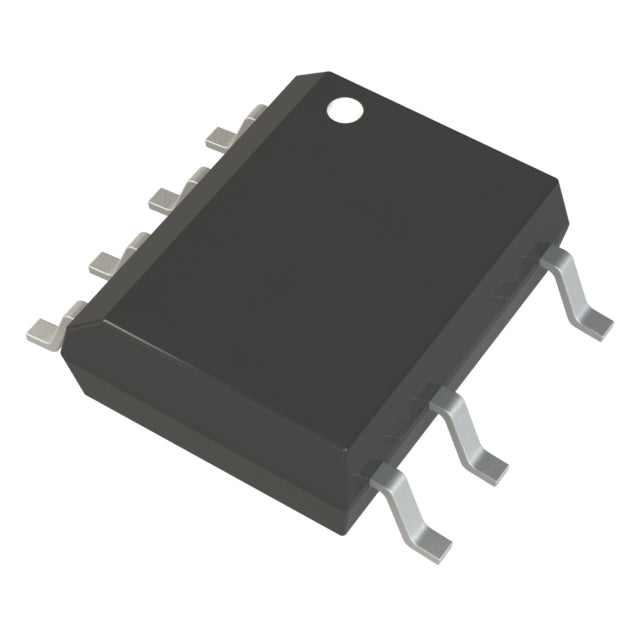

NCP1239DD65R2G - Circuit intégré de contrôleur PWM Flyback par onsemi
Le NCP1239DD65R2G est un contrôleur PWM flyback haute performance d'onsemi, conçu pour les applications de conversion de puissance AC-DC hors ligne. Ce circuit intégré assure une gestion fiable de l'alimentation et intègre des protections avancées contre les défauts, notamment la limitation de courant, la protection contre les surcharges, la surchauffe et la surtension.
Principales caractéristiques et avantages
- Fréquence de commutation de 65 kHz – Optimisée pour une conception de transformateur compacte et une réduction des interférences électromagnétiques
- Large plage de tension d'alimentation : fonctionne de 8,8 V à 35 V avec une tension de démarrage de 12 V.
- Cycle de service maximal de 80 % - Permet une alimentation efficace dans une topologie flyback
- Protection complète - Limitation de courant intégrée, protection contre les surcharges, les surchauffes et les surtensions
- Plage de températures étendue – Fonctionnement prévu pour des températures de jonction de -40 °C à 125 °C
- Boîtier compact à montage en surface SOIC à 7 broches – Gain de place
- Conforme à la directive RoHS - Répond aux normes environnementales des marchés mondiaux
Applications typiques
- Alimentations hors ligne AC-DC
- Chargeurs et adaptateurs de batterie
- Alimentations auxiliaires pour équipements industriels
- Gestion de l'alimentation des appareils électroniques grand public
- circuits de commande de LED
- Équipements de télécommunications et de réseaux
Pourquoi choisir ce composant ?
En tant que distributeur agréé , nous fournissons des composants Onsemi authentiques avec une traçabilité complète et une documentation de conformité. Le NCP1239DD65R2G offre aux ingénieurs une solution éprouvée et économique pour la conception d'alimentations flyback exigeant une protection robuste et des performances fiables sur une large plage de températures.
Disponible en conditionnement bande coupée (CT) et bande et bobine (TR) pour répondre aux besoins du prototypage et de la production en grande série. Toutes les unités sont livrées avec la certification RoHS et une documentation technique complète.
Spécifications techniques complètes
Besoin d'assistance technique ou de tarifs dégressifs ? Contactez notre équipe d'ingénieurs pour obtenir de l'aide à l'intégration, des modèles de référence et des options d'emballage personnalisées.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 12 V |
| Tension d'alimentation (Vcc/Vdd) | 8,8 V ~ 35 V |
| Cycle de service | 80% |
| Commutation de fréquence | 65 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-SOIC |
| RoHS |  |
NCP1239DD65R2G.pdf
