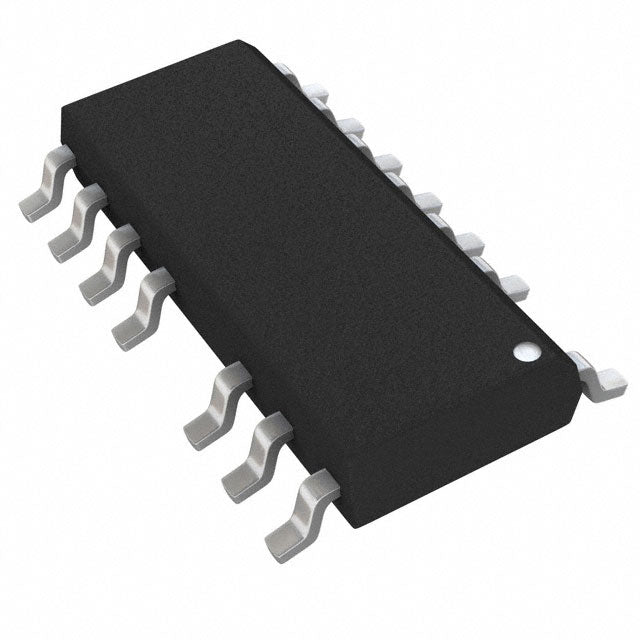

onsemi NCP13994ACDR2G
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 355,916.57 | Dhs. 355,916.57 |
| 15+ | Dhs. 344,677.10 | Dhs. 5,170,156.50 |
| 25+ | Dhs. 337,184.12 | Dhs. 8,429,603.00 |
| 50+ | Dhs. 318,451.67 | Dhs. 15,922,583.50 |
| 100+ | Dhs. 280,986.77 | Dhs. 28,098,677.00 |
| N+ | Dhs. 56,197.35 | Price Inquiry |
Request Quote / Inquiry
NCP13994ACDR2G - Contrôleur résonant en mode courant AC/DC
Le NCP13994ACDR2G d'Onsemi est un contrôleur résonant en mode courant haute performance conçu pour les applications flyback isolées avec redressement synchrone (SR) côté secondaire. Il est destiné aux systèmes aérospatiaux, automobiles, industriels et de télécommunications exigeant une conversion de puissance fiable et une protection avancée contre les défauts.
Principales caractéristiques et avantages
- Capacité haute tension : tension de claquage de 700 V pour une isolation robuste et des marges de sécurité importantes.
- Large plage de commutation : le fonctionnement en fréquence de 20 kHz à 750 kHz permet une optimisation de conception flexible
- Protection complète : Limitation de courant intégrée, protection contre les surcharges, les surchauffes, les surtensions et les courts-circuits
- Plage d'alimentation flexible : 9 V à 30 V Vcc/Vdd avec une tension de démarrage de 12 V
- Contrôle de démarrage progressif : réduit le courant d’appel et les contraintes mécaniques lors de la mise sous tension.
- Plage de températures étendue : température de jonction de -50 °C à 150 °C pour les environnements difficiles
- Boîtier CMS (composants montés en surface) : format SOIC 16 broches pour un assemblage automatisé et une optimisation de l’espace.
Applications idéales
Idéal pour les projets d'intégration exigeant une disponibilité à long terme, un approvisionnement authentique et une traçabilité complète du fabricant. Convient aux alimentations AC/DC, aux chargeurs de batterie, aux systèmes de contrôle industriel et aux modules d'alimentation embarqués où l'efficacité et la fiabilité sont essentielles.
Stock authentique semi-automatique
Chaque unité est livrée avec la documentation complète du fabricant, les certificats de conformité et une traçabilité intégrale. Le stock du distributeur agréé garantit l'authenticité des composants et leur disponibilité à long terme.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | 700 V |
| Topologie | Flyback, côté secondaire SR |
| Tension - Démarrage | 12 V |
| Tension d'alimentation (Vcc/Vdd) | 9V ~ 30V |
| Cycle de service | 50% |
| Commutation de fréquence | 20 kHz ~ 750 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -50°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 16 broches (0,154", largeur 3,90 mm), 14 broches |
| Emballage du dispositif du fournisseur | 16-SOIC |
NCP13994ACDR2G.pdf
