STMicroelectronics STC02TR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.42 | Dhs. 4.42 |
| 15+ | Dhs. 4.28 | Dhs. 64.20 |
| 25+ | Dhs. 4.19 | Dhs. 104.75 |
| 50+ | Dhs. 3.95 | Dhs. 197.50 |
| 100+ | Dhs. 3.49 | Dhs. 349.00 |
| N+ | Dhs. 0.70 | Price Inquiry |
Request Quote / Inquiry

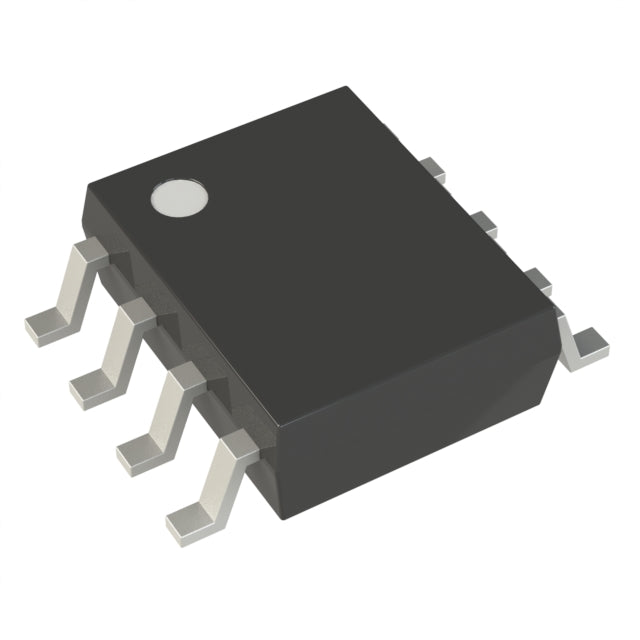

STCH02TR - Circuit intégré de contrôleur de commutation hors ligne Flyback
Le STCH02TR de STMicroelectronics est un contrôleur de commutation AC/DC hors ligne isolé de type flyback hautes performances, conçu pour une gestion fiable de l'alimentation dans les applications industrielles, automobiles et de télécommunications. Ce circuit intégré CMS 8 broches SOIC fonctionne à une fréquence de commutation de 260 kHz avec une large plage de tension d'alimentation de 11,5 V à 23 V, et intègre une protection contre les surtensions et un rapport cyclique de 50 % pour une conversion de puissance efficace.
Caractéristiques principales :
- Topologie flyback isolée pour une conversion AC/DC sûre
- Fréquence de commutation de 260 kHz pour une conception de transformateur compacte
- Large plage de températures de fonctionnement : -25 °C à 125 °C (TJ)
- Protection contre les surtensions pour une fiabilité accrue
- Tension de démarrage de 13 V avec une plage de fonctionnement de 11,5 à 23 V
- Conforme aux normes RoHS et REACH pour les marchés mondiaux
- Disponible en conditionnement en bande coupée (CT) et en bande et bobine (TR)
Applications : Alimentations industrielles, équipements de télécommunications, chargeurs de batterie, modules d'alimentation auxiliaires et systèmes embarqués nécessitant une conversion AC/DC isolée avec un support à long terme.
Pourquoi choisir le STCH02TR : Bénéficiant de la réputation de qualité et de disponibilité à long terme de STMicroelectronics, ce composant offre une traçabilité complète, des spécifications du fabricant d'origine et une conformité aux normes internationales ; il est idéal pour les projets d'intégration exigeant une fiabilité élevée et des cycles de vie de produit prolongés.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 13 V |
| Tension d'alimentation (Vcc/Vdd) | 11,5 V ~ 23 V |
| Cycle de service | 50% |
| Commutation de fréquence | 260 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -25°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 8-SOIC (0,154", largeur 3,90 mm) |
| Emballage du dispositif du fournisseur | 8-SOIC |
| RoHS |  |
STC02TR.pdf
