STMicroelectronics STCH03LTR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.79 | Dhs. 4.79 |
| 15+ | Dhs. 4.66 | Dhs. 69.90 |
| 25+ | Dhs. 4.55 | Dhs. 113.75 |
| 50+ | Dhs. 4.30 | Dhs. 215.00 |
| 100+ | Dhs. 3.80 | Dhs. 380.00 |
| N+ | Dhs. 0.76 | Price Inquiry |
Request Quote / Inquiry
STCH03LTR - Circuit intégré de contrôleur Flyback isolé haute performance
Le STCH03LTR de STMicroelectronics est un circuit intégré de commande de commutation hors ligne de haute précision, conçu pour les applications exigeantes de conversion de puissance AC-DC. Ce contrôleur flyback isolé offre une fiabilité et des performances exceptionnelles pour les applications industrielles, de télécommunications et d'alimentation électrique nécessitant une disponibilité à long terme, une protection complète contre les pannes et une traçabilité totale du fabricant.
Principales caractéristiques techniques
- Topologie Flyback isolée - Assure une isolation galvanique entre l'entrée et la sortie pour une sécurité et une immunité au bruit accrues.
- Large plage de tension de fonctionnement : alimentation de 11,5 V à 23 V avec seuil de démarrage de 17 V pour une intégration flexible.
- Commutation haute fréquence – La fréquence de commutation de 196 kHz permet une conception compacte du transformateur, une réduction de la taille des composants et une diminution des émissions électromagnétiques.
- Protection intégrée contre les défauts : des circuits de protection intégrés contre les surintensités et les surtensions protègent votre alimentation et les charges connectées.

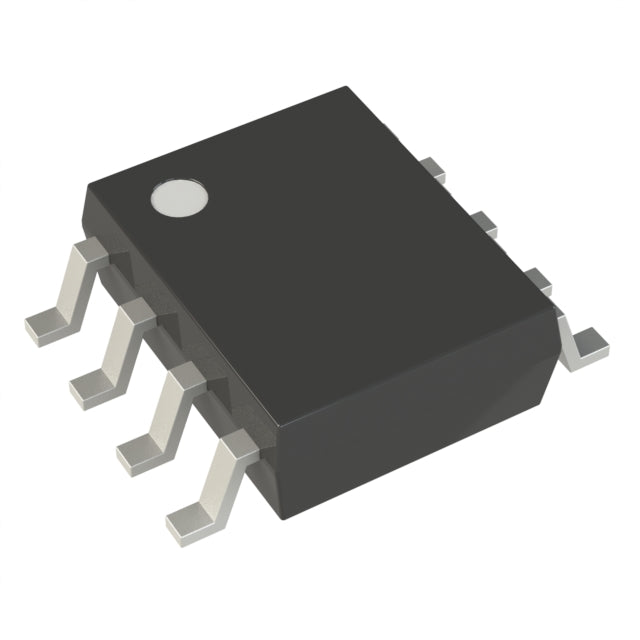

- Boîtier standard industriel - Boîtier CMS 8 broches SOIC (0,154", largeur 3,90 mm) pour assemblage automatisé et fiabilité éprouvée
- Plage de températures étendue : température de jonction de -25 °C à 125 °C pour les environnements industriels et automobiles difficiles.
- Cycle de service maximal de 50 % - Optimisé pour un fonctionnement efficace du convertisseur flyback
Applications cibles
- Alimentations à découpage AC-DC et adaptateurs muraux
- systèmes de contrôle industriel et équipements d'automatisation d'usine
- matériel d'infrastructure de télécommunications et de réseau
- Modules d'alimentation auxiliaires et de secours
- systèmes de charge de batterie
- circuits de commande de LED
- Gestion de l'alimentation des appareils électroniques grand public
Spécifications techniques complètes
Qualité et conformité
Conformité environnementale : Conforme aux normes RoHS et REACH pour l'accès aux marchés mondiaux et la responsabilité environnementale.
Traçabilité : Documentation complète du fabricant et traçabilité des lots disponibles pour les applications aérospatiales, médicales, automobiles et autres applications à haute fiabilité.
Options d'emballage : Disponible en bande coupée (CT) pour le prototypage et la production en faible volume, et en bande et bobine (TR) pour les processus d'assemblage SMT automatisés à grand volume.
Pourquoi choisir STCH03LTR ?
Le STCH03LTR offre aux ingénieurs concepteurs une solution éprouvée et économique pour la conversion de puissance AC-DC hors ligne, avec la fiabilité et la disponibilité à long terme requises pour les applications industrielles et commerciales. L'engagement de STMicroelectronics en faveur de la longévité de ses produits garantit la fabricabilité de vos conceptions pour les années à venir, réduisant ainsi les risques d'obsolescence et le coût total de possession.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 17 V |
| Tension d'alimentation (Vcc/Vdd) | 11,5 V ~ 23 V |
| Cycle de service | 50% |
| Commutation de fréquence | 196 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Surintensité, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -25°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 8-SOIC (0,154", largeur 3,90 mm) |
| Emballage du dispositif du fournisseur | 8-SOIC |
STCH03LTR.pdf
