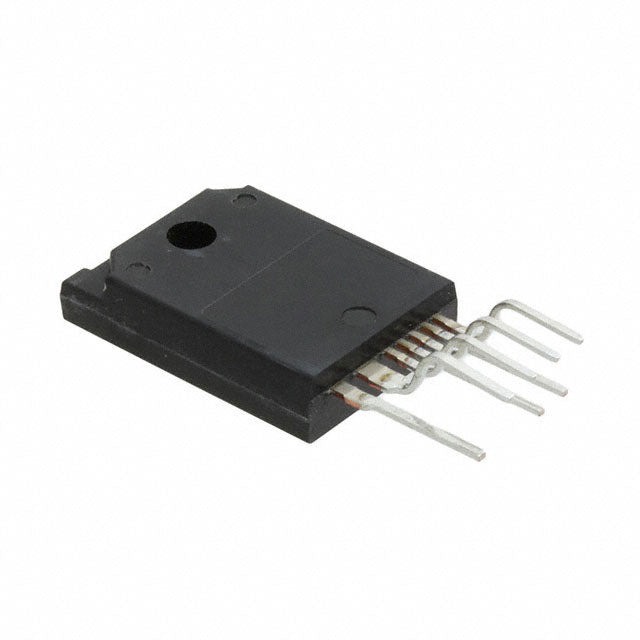

Sanken Electric USA Inc. STR-X6737

Circuit intégré régulateur de commutation Flyback STR-X6737

Le Sanken STR-X6737 est un circuit intégré régulateur de puissance flyback isolé hautes performances, conçu pour les applications d'alimentation AC/DC hors ligne jusqu'à 290 W. Faisant partie de la série éprouvée STR-X6700, ce contrôleur de puissance intégré combine une régulation précise, une protection complète contre les défauts et des performances thermiques robustes dans un boîtier TO-3P compact.

Principales caractéristiques et avantages

• Capacité de puissance élevée : Prend en charge une puissance de sortie jusqu'à 290 W pour les applications exigeantes.
• Topologie Flyback isolée : assure une isolation galvanique entre l’entrée et la sortie pour une sécurité accrue.
• Large plage de fonctionnement : tension d’alimentation (Vcc/Vdd) de 9,7 V à 35 V avec une tension de démarrage de 18,2 V.
• Protection intégrée : la limitation de courant, la protection contre les surtensions et les surcharges intégrées protègent votre conception.
• Contrôle de démarrage progressif : réduit le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
• Tension de claquage élevée : une tension de claquage de 500 V garantit la fiabilité dans les applications haute tension.
• Commutation optimisée : la fréquence de commutation de 19 kHz à 25 kHz offre un équilibre optimal entre efficacité et performances en matière d’interférences électromagnétiques.
• Plage de température étendue : Fonctionne de manière fiable de -20 °C à 125 °C (TA)

Applications typiques

• Alimentations hors ligne AC/DC pour appareils électroniques grand public
• équipements de contrôle et d'automatisation industriels
• drivers et ballasts pour éclairage LED
• Chargeurs et adaptateurs de batterie
• Alimentations auxiliaires dans les équipements de télécommunications et de réseaux

Assistance et documentation en matière de conception

Les spécifications techniques complètes, les notes d'application, les schémas de référence et les recommandations d'implantation sont disponibles dans la fiche technique officielle du STR-X6737 . Notre équipe d'ingénieurs vous accompagne dans l'intégration du produit afin d'optimiser les performances, l'efficacité et la conformité pour votre application spécifique.

Qualité et conformité

Ce composant est conforme à la directive RoHS et fabriqué selon les normes de qualité les plus strictes par Sanken Electric, un leader reconnu dans le domaine des solutions de semi-conducteurs de puissance. Chaque unité est livrée avec une documentation de traçabilité complète et est disponible en conditionnement en vrac pour la production à grande échelle.

Spécifications techniques complètes

Remarque : Les spécifications peuvent être modifiées. Veuillez consulter la fiche technique officielle pour obtenir les informations les plus récentes.

• STR-X6737.pdf
