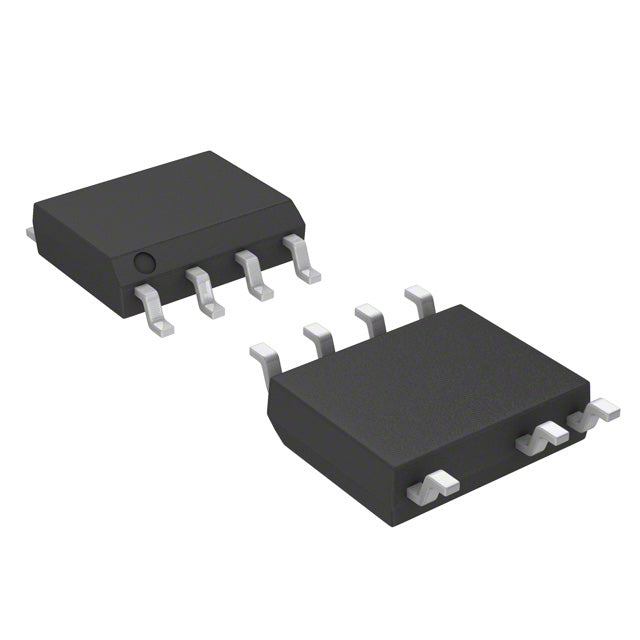

NXP TEA1721DT/N1,118 - Circuit intégré de commutation hors ligne Flyback
Le TEA1721DT/N1,118 de NXP USA Inc. est un circuit intégré de commutation flyback 5 W haute fiabilité, conçu pour les applications de conversion de puissance AC/DC hors ligne. Doté d'une tension de claquage de 700 V et d'une capacité de commutation intégrée, ce circuit intégré offre des performances robustes pour les applications industrielles, automobiles, de télécommunications et médicales nécessitant un support à long terme.
Caractéristiques principales
- Tension de claquage de 700 V - Capacité haute tension pour un fonctionnement hors ligne robuste
- Puissance de sortie de 5 W - Optimisée pour les topologies flyback basse consommation
- Plage de tension d'alimentation étendue : tension de fonctionnement de 8,5 V à 35 V
- Protection intégrée : protection contre la surchauffe, la surtension et les courts-circuits
- Plage de fréquences : fréquence de commutation de 22,5 kHz à 50,5 kHz
- Cycle de service maximal de 75 % - Conversion de puissance efficace
- Boîtier SOIC-7 à montage en surface - Conception compacte pour cartes électroniques compactes
- Plage de température étendue : -40 °C à 150 °C (TJ)
Applications
Idéal pour les convertisseurs AC/DC basse consommation, les alimentations auxiliaires, les systèmes d'alimentation de secours et les conceptions flyback hors ligne dans les secteurs de l'aérospatiale, de l'automobile, du contrôle industriel, des équipements médicaux et des infrastructures de télécommunications.
Qualité et conformité
Distribution agréée avec traçabilité complète. Conforme aux normes RoHS et REACH. Engagement sur le long terme pour une intégration sereine dès la conception.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | NXP USA Inc. |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | - |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 17 V |
| Tension d'alimentation (Vcc/Vdd) | 8,5 V ~ 35 V |
| Cycle de service | 75% |
| Commutation de fréquence | 22,5 kHz ~ 50,5 kHz |
| Puissance (Watts) | 5 W |
| Protection contre les défauts | Surchauffe, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-SOIC |
TEA1721DT/N1,118.pdf
