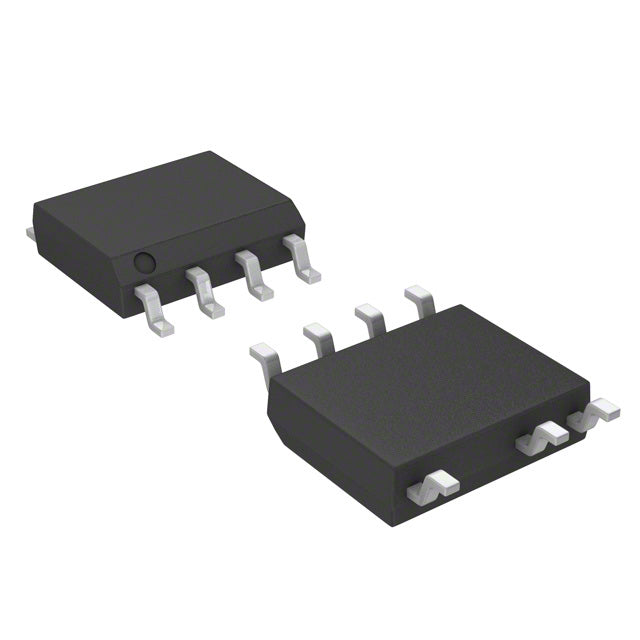

NXP USA Inc. TEA1721FT/N1,118
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 4.01 | Dhs. 4.01 |
| 15+ | Dhs. 3.89 | Dhs. 58.35 |
| 25+ | Dhs. 3.81 | Dhs. 95.25 |
| 50+ | Dhs. 3.60 | Dhs. 180.00 |
| 100+ | Dhs. 3.17 | Dhs. 317.00 |
| N+ | Dhs. 0.63 | Price Inquiry |
Request Quote / Inquiry
TEA1721FT/N1,118 - Circuit intégré de commutation Flyback haute fiabilité
Le TEA1721FT/N1,118 de NXP USA Inc. est un contrôleur de convertisseur flyback AC/DC hors ligne de précision, conçu pour les applications haute fiabilité exigeant une longue durée de vie. Ce circuit intégré de gestion de l'alimentation fournit une puissance de sortie de 5 W et une tension de claquage de 700 V, ce qui le rend idéal pour les applications industrielles, de télécommunications et d'alimentation électrique.
Principales caractéristiques et avantages
- Capacité haute tension : tension de claquage de 700 V avec commutation interne pour une conversion de puissance robuste
- Large plage d'alimentation : tension de fonctionnement de 8,5 V à 35 V avec seuil de démarrage de 17 V
- Commutation flexible : plage de fréquences de 22,5 kHz à 50,5 kHz avec un rapport cyclique de 75 %
- Protection complète : protection contre la surchauffe, la surtension et les courts-circuits
- Plage de températures étendue : température de jonction de -40 °C à 150 °C pour les environnements difficiles
- Montage en surface compact : Boîtier 7-SOIC peu encombrant (empreinte 8-SOIC, largeur 3,90 mm)
Applications
Ce contrôleur flyback est conçu pour les applications exigeantes telles que l'automatisation industrielle, les infrastructures de télécommunications, les alimentations électriques pour équipements médicaux et les systèmes d'alimentation auxiliaires automobiles, où la disponibilité à long terme et la traçabilité complète sont essentielles.
Qualité et conformité
Fourni avec une traçabilité complète du fabricant, une documentation de conformité RoHS/REACH et un engagement de longue durée de vie. Disponible en conditionnement bande coupée (CT) et bande et bobine (TR) pour une flexibilité de production optimale.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | NXP USA Inc. |
| Gamme de produits | |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | - |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 17 V |
| Tension d'alimentation (Vcc/Vdd) | 8,5 V ~ 35 V |
| Cycle de service | 75% |
| Commutation de fréquence | 22,5 kHz ~ 50,5 kHz |
| Puissance (Watts) | 5 W |
| Protection contre les défauts | Surchauffe, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-SOIC |
TEA1721FT/N1,118.pdf
