Power Integrations TOP249YN
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 13.79 | Dhs. 13.79 |
| 15+ | Dhs. 13.34 | Dhs. 200.10 |
| 25+ | Dhs. 13.05 | Dhs. 326.25 |
| 50+ | Dhs. 12.33 | Dhs. 616.50 |
| 100+ | Dhs. 10.88 | Dhs. 1,088.00 |
| N+ | Dhs. 2.18 | Price Inquiry |
Request Quote / Inquiry
TOP249YN - Circuit intégré de commutation hors ligne série TOPSwitch-GX
Le TOP249YN de Power Integrations est un circuit intégré de commutation hors ligne haute performance de 250 W issu de la célèbre famille TOPSwitch-GX . Conçu pour les applications à topologie flyback isolée, ce convertisseur AC/DC intégré offre une fiabilité et une efficacité exceptionnelles pour les alimentations industrielles, de télécommunications, médicales et automobiles.
Principales caractéristiques et avantages
- Puissance admissible de 250 W - Performances robustes pour les applications exigeantes
- Tension de claquage de 700 V - Capacité haute tension grâce à un MOSFET intégré
- Fréquence de commutation de 66 à 132 kHz – Optimisée pour l'efficacité et les performances EMI
- Protection complète : limitation de courant intégrée, protection contre la surchauffe et la surtension
- Cycle de service de 66,8 % - Optimise l'utilisation du transformateur
- Contrôle de fréquence - Régulation précise pour une sortie stable
- Large plage de fonctionnement : température de jonction de -40 °C à 150 °C
- Conforme à la directive RoHS - Répond aux normes environnementales des marchés mondiaux
Applications
Idéal pour les alimentations AC/DC dans l'avionique aérospatiale, l'électronique automobile, l'automatisation industrielle, les équipements médicaux, les infrastructures de télécommunications et les systèmes embarqués haute fiabilité nécessitant une traçabilité complète et une disponibilité tout au long du cycle de vie.
Spécifications techniques complètes
Assistance à la conception : Fiches techniques complètes, schémas de référence et documentation technique disponibles. Distributeur agréé avec traçabilité complète et certification de conformité (RoHS/REACH).
| Attributs du produit | Valeur de la propriété |
| Fabricant | Intégrations énergétiques |
| Gamme de produits | TOPSwitch®-GX |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | - |
| Cycle de service | 66,8% |
| Commutation de fréquence | 66 kHz ~ 132 kHz |
| Puissance (Watts) | 250 W |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Trou traversant |

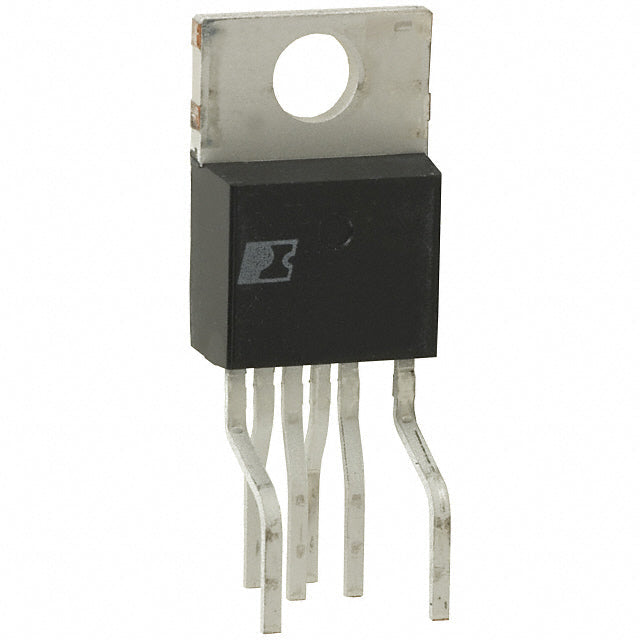

| Emballage / Étui | TO-220-7 Broches formées, 6 broches |
| Emballage du dispositif du fournisseur | TO-220-7C |
| RoHS |  |
TOP249YN.pdf
