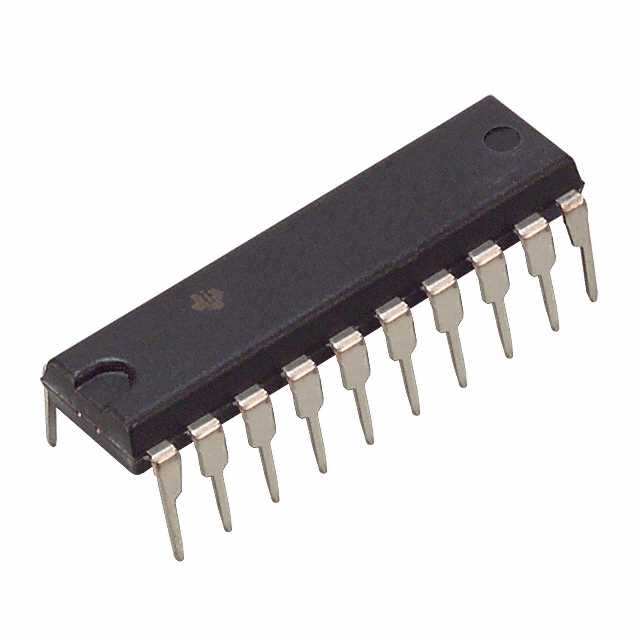

Texas Instruments UC3875NG4
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 38.25 | Dhs. 38.25 |
| 15+ | Dhs. 37.05 | Dhs. 555.75 |
| 25+ | Dhs. 36.24 | Dhs. 906.00 |
| 50+ | Dhs. 34.23 | Dhs. 1,711.50 |
| 100+ | Dhs. 30.20 | Dhs. 3,020.00 |
| N+ | Dhs. 6.04 | Price Inquiry |
Request Quote / Inquiry
Contrôleur PWM en pont complet UC3875NG4 de Texas Instruments
Le UC3875NG4 est un contrôleur PWM à pont complet haute performance de Texas Instruments, conçu pour les applications de conversion de puissance avancées nécessitant un contrôle précis et des fréquences de commutation élevées jusqu'à 1 MHz.
Caractéristiques principales
- Topologie en pont complet : optimisée pour une conversion de puissance à haut rendement
- Fréquence de commutation de 1 MHz : permet une conception compacte du transformateur et une réduction de la taille des composants.
- Plage de tension d'alimentation étendue : fonctionnement de 9,5 V à 20 V avec une tension de démarrage de 10,75 V.
- Protection avancée : Limitation de courant intégrée pour une fiabilité accrue
- Contrôle flexible : fonctions de contrôle de fréquence, de démarrage progressif et de synchronisation
- Cycle de service de 100 % : efficacité de transfert de puissance maximale
- Plage de températures industrielles : fonctionnement de 0 °C à 70 °C (TA)
Applications
Idéal pour les alimentations de télécommunications, les systèmes d'alimentation de serveurs, la conversion de puissance industrielle, les systèmes de charge de batteries et les convertisseurs CC-CC à haut rendement nécessitant un contrôle précis en pont complet.
Spécifications techniques
Informations sur l'emballage
Le UC3875NG4 est disponible en boîtier DIP 20 broches standard avec montage traversant, ce qui le rend adapté aux environnements de prototypage et de production. Ce composant est conforme à la directive RoHS et répond aux normes environnementales relatives à la fabrication sans plomb.
Pourquoi choisir UC3875NG4 ?
Ce contrôleur offre des performances exceptionnelles pour les applications d'alimentation exigeantes où des fréquences de commutation élevées, un contrôle précis et une protection robuste sont essentiels. Les fonctions intégrées de démarrage progressif et de synchronisation simplifient la conception, tandis que la protection contre la limitation de courant garantit une fiabilité à long terme.
Produits et ressources connexes
Découvrez notre gamme complète de convertisseurs AC/DC et de commutateurs hors ligne pour des solutions de gestion de l'énergie optimisées. Consultez le catalogue complet de semi-conducteurs et de composants logiques programmables sur HQICKEY . Restez informé des dernières tendances et articles techniques sur notre blog Actualités et Technique .
| Attributs du produit | Valeur de la propriété |
| Fabricant | Instruments de Texas |
| Gamme de produits | |
| Conditionnement | Tube | |
| Isolation de la sortie | Non isolé |
| Interrupteur(s) interne(s) | - |
| Tension - Claquage | - |
| Topologie | Pont complet |
| Tension - Démarrage | 10,75 V |
| Tension d'alimentation (Vcc/Vdd) | 9,5 V ~ 20 V |
| Cycle de service | 100% |
| Commutation de fréquence | 1 MHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation du courant |
| Fonctions de contrôle | Contrôle de fréquence, démarrage progressif, synchronisation |
| Température de fonctionnement | 0°C ~ 70°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | 20-DIP (0,300", 7,62 mm) |
| Emballage du dispositif du fournisseur | 20-PDIP |
| RoHS |  |
UC3875NG4.pdf
