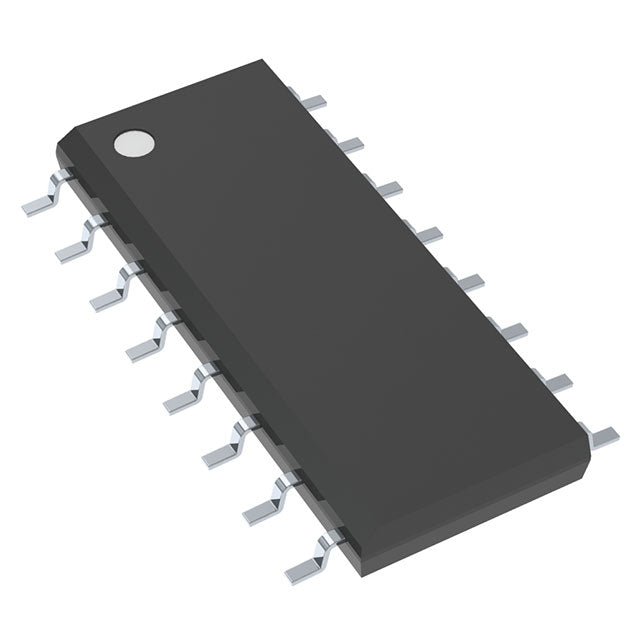

Texas Instruments UCC2894DRG4
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 5.77 | Dhs. 5.77 |
| 15+ | Dhs. 5.58 | Dhs. 83.70 |
| 25+ | Dhs. 5.46 | Dhs. 136.50 |
| 50+ | Dhs. 5.16 | Dhs. 258.00 |
| 100+ | Dhs. 4.55 | Dhs. 455.00 |
| N+ | Dhs. 0.91 | Price Inquiry |
Request Quote / Inquiry
Circuit intégré de contrôleur PWM à déphasage UCC2894DRG4 de Texas Instruments
Le UCC2894DRG4 de Texas Instruments est un contrôleur PWM à déphasage isolé hautes performances, conçu pour les convertisseurs flyback et forward. Ce circuit intégré de gestion de l'alimentation avancé assure un contrôle précis pour les applications exigeantes dans les secteurs de l'électronique industrielle, des télécommunications, automobile et médicale.
Principales caractéristiques et avantages
- Commutation à haute vitesse : une fréquence de commutation de 1 MHz permet de concevoir des alimentations compactes avec des composants magnétiques plus petits.
- Sortie isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Large plage d'alimentation : fonctionne de 8,5 V à 16 V avec une tension de démarrage de 12,7 V.
- Protection avancée : La limitation de courant intégrée protège votre circuit contre les surcharges.
- Contrôle flexible : Fonctions de démarrage progressif et de synchronisation pour des performances système optimisées
- Plage de températures industrielles : Fonctionnement prévu pour une température de jonction de -40 °C à 105 °C
- Boîtier compact : boîtier CMS 16 broches SOIC (largeur 3,90 mm)
- Conforme à la directive RoHS : Répond aux normes environnementales des marchés mondiaux
Applications typiques
- Convertisseurs CC-CC isolés
- Alimentations pour télécommunications et transmission de données
- Systèmes de contrôle industriels
- Gestion de l'alimentation des équipements médicaux
- électronique automobile
- Serveur et équipement réseau
Spécifications techniques complètes
Qualité et traçabilité
Tous les composants Texas Instruments proviennent de distributeurs agréés et leur traçabilité est entièrement documentée. Chaque unité bénéficie d'une garantie constructeur et répond aux normes de qualité les plus strictes pour les applications aérospatiales, automobiles, industrielles, de télécommunications, médicales et électroniques grand public.
Besoin d'assistance technique ? Consultez la fiche technique complète et les notes d'application dans la section Ressources produit.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Instruments de Texas |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 12,7 V |
| Tension d'alimentation (Vcc/Vdd) | 8,5 V ~ 16 V |
| Cycle de service | 70% |
| Commutation de fréquence | 1 MHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation du courant |
| Fonctions de contrôle | Démarrage progressif, synchronisation |
| Température de fonctionnement | -40°C ~ 105°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 16-SOIC (0,154", 3,90 mm de largeur) |
| Emballage du dispositif du fournisseur | 16-SOIC |
| RoHS |  |
UCC2894DRG4.pdf
