Texas Instruments UCC2894PWR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.67 | Dhs. 6.67 |
| 15+ | Dhs. 6.45 | Dhs. 96.75 |
| 25+ | Dhs. 6.31 | Dhs. 157.75 |
| 50+ | Dhs. 5.96 | Dhs. 298.00 |
| 100+ | Dhs. 5.26 | Dhs. 526.00 |
| N+ | Dhs. 1.05 | Price Inquiry |
Request Quote / Inquiry
Contrôleur PWM à déphasage UCC2894PWR de Texas Instruments
Le UCC2894PWR de Texas Instruments est un contrôleur de modulation de largeur d'impulsion (PWM) à déphasage haute performance conçu pour les applications d'alimentation isolée. Ce circuit intégré avancé prend en charge les topologies de convertisseur flyback et forward, offrant un contrôle précis pour répondre aux exigences élevées de gestion de l'énergie dans les applications industrielles, de télécommunications et automobiles.
Principales caractéristiques et avantages
- Fonctionnement à haute fréquence : une fréquence de commutation de 1 MHz permet de concevoir des transformateurs compacts et de réduire la taille des composants.
- Large plage de tension d'entrée : alimentation de 8,5 V à 16 V avec seuil de démarrage de 12,7 V pour une intégration système flexible.
- Sortie isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Protection avancée : la limitation de courant intégrée protège votre alimentation contre les surcharges.
- Démarrage progressif et synchronisation : réduit le courant d’appel et permet la synchronisation avec des horloges externes.
- Plage de températures étendue : température de jonction de -40 °C à 105 °C pour un fonctionnement fiable dans des environnements difficiles.

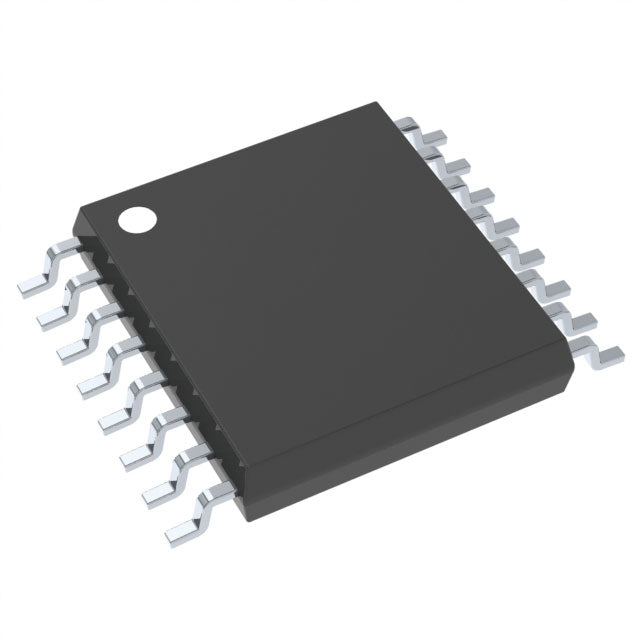

- Boîtier compact : Boîtier CMS 16-TSSOP (largeur 4,40 mm) pour circuits imprimés haute densité
- Conforme à la directive RoHS : Répond aux normes environnementales en matière de fabrication sans plomb
Applications typiques
- Convertisseurs CC-CC isolés pour équipements de télécommunications
- Alimentations électriques industrielles nécessitant une isolation galvanique
- Systèmes électroniques automobiles et de gestion des batteries
- Modules d'alimentation pour l'infrastructure serveur et réseau
- Alimentations pour équipements médicaux
Pourquoi choisir le UCC2894PWR ?
Le contrôleur UCC2894PWR de Texas Instruments offre des performances exceptionnelles aux ingénieurs concevant des alimentations isolées à haut rendement. Son rapport cyclique maximal de 70 % et sa fréquence de commutation de 1 MHz permettent l'utilisation de composants magnétiques plus petits, réduisant ainsi la taille et le coût du système. Grâce à ses fonctions complètes de protection et de contrôle des défauts, ce contrôleur simplifie la conception d'alimentations complexes tout en garantissant un fonctionnement robuste et fiable.
Spécifications techniques complètes
Les spécifications peuvent être modifiées. Veuillez consulter la fiche technique du fabricant pour obtenir les informations les plus récentes.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Instruments de Texas |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 12,7 V |
| Tension d'alimentation (Vcc/Vdd) | 8,5 V ~ 16 V |
| Cycle de service | 70% |
| Commutation de fréquence | 1 MHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation du courant |
| Fonctions de contrôle | Démarrage progressif, synchronisation |
| Température de fonctionnement | -40°C ~ 105°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 16-TSSOP (0,173", largeur 4,40 mm) |
| Emballage du dispositif du fournisseur | 16-TSSOP |
| RoHS |  |
UCC2894PWR.pdf
