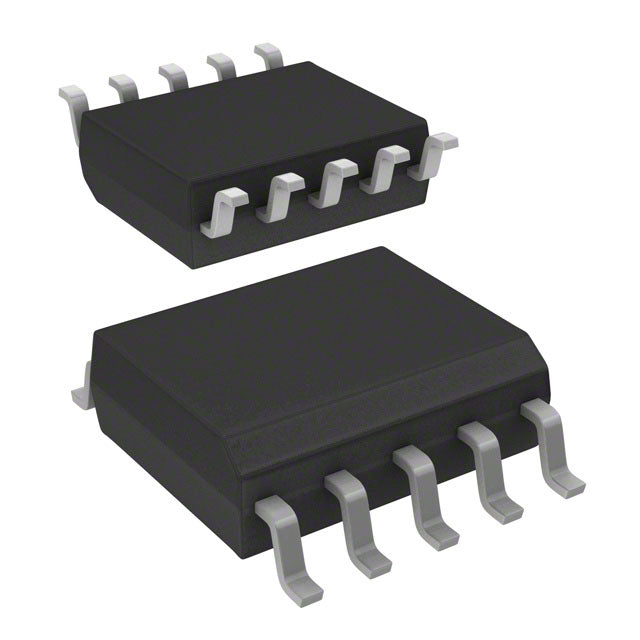

STMicroelectronics VIPER113LSTR
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 3.97 | Dhs. 3.97 |
| 15+ | Dhs. 3.86 | Dhs. 57.90 |
| 25+ | Dhs. 3.78 | Dhs. 94.50 |
| 50+ | Dhs. 3.57 | Dhs. 178.50 |
| 100+ | Dhs. 3.15 | Dhs. 315.00 |
| N+ | Dhs. 0.63 | Price Inquiry |
Request Quote / Inquiry
Convertisseur à découpage hors ligne haute fiabilité 800 V VIPER113LSTR de STMicroelectronics
Le VIPER113LSTR de STMicroelectronics est un convertisseur à découpage hors ligne hautes performances conçu pour les applications exigeantes des secteurs de l'aérospatiale, de l'automobile, de l'industrie, du médical et des télécommunications. Ce circuit intégré de gestion de l'alimentation polyvalent intègre un MOSFET de puissance robuste aux avalanches de 800 V et un circuit de commande avancé, fournissant jusqu'à 12 W de puissance de sortie dans des topologies compactes Buck, Buck-Boost et Flyback.
Principales caractéristiques et avantages
- Capacité haute tension de 800 V : une tension de claquage élevée garantit un fonctionnement fiable dans les applications CA-CC et CC-CC haute tension.
- Interrupteur d'alimentation intégré : réduit le nombre de composants externes et simplifie l'intégration dans les espaces restreints.
- Prise en charge multi-topologie : configurations Buck, Buck-Boost et Flyback flexibles pour répondre à divers besoins en alimentation.
- Protection complète : La limitation de courant intégrée, la protection contre les surcharges, les surtensions et les courts-circuits protègent votre système.
- Large plage de fonctionnement : tension d’alimentation de 4,5 V à 30 V avec seuil de démarrage de 16 V et température de jonction de -40 °C à 125 °C
- Contrôle de démarrage progressif : minimise le courant d’appel et les contraintes sur les composants lors de la mise sous tension.
- Conforme à la directive RoHS : Répond aux normes environnementales pour une distribution mondiale
Applications
Idéal pour les alimentations auxiliaires, les compteurs intelligents, la domotique, les drivers d'éclairage LED, les chargeurs de batterie et les systèmes de contrôle industriels nécessitant une disponibilité à long terme et une traçabilité complète.
Ressources de conception
Des fiches techniques complètes, des schémas de référence et des notes d'application sont disponibles pour accélérer votre processus d'intégration. Notre équipe d'ingénieurs assure un support technique pour la revue des schémas, la sélection des composants et la vérification de la conformité.
Spécifications techniques complètes
Informations de commande
Référence : VIPER113LSTR
Options de conditionnement : Disponible en bande coupée (CT) et en bande et bobine (TR) pour l’approvisionnement à grande échelle
Conformité : conforme aux normes RoHS/REACH avec documentation de traçabilité complète
Tous nos produits sont expédiés dans le monde entier avec des certificats de conformité et bénéficient de notre engagement envers la qualité et un support tout au long de leur cycle de vie.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Non isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 800 V |
| Topologie | Buck, Buck-Boost, Flyback |
| Tension - Démarrage | 16 V |
| Tension d'alimentation (Vcc/Vdd) | 4,5 V ~ 30 V |
| Cycle de service | 80% |
| Commutation de fréquence | 60 kHz |
| Puissance (Watts) | 12 W |
| Protection contre les défauts | Limitation de courant, surcharge, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 10-SOP (0,154", largeur 3,90 mm) |
| Emballage du dispositif du fournisseur | 10-SSOP |
| RoHS |  |
VIPER113LSTR.pdf
