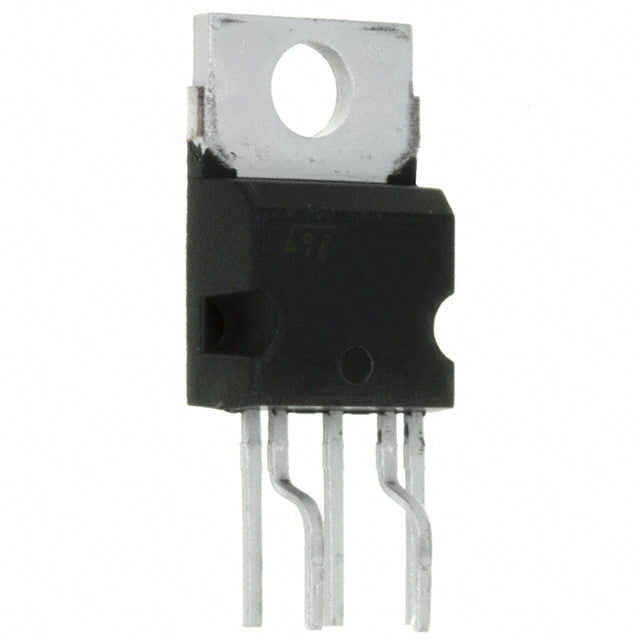

STMicroelectronics VIPER20-22-E
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 5.06 | Dhs. 5.06 |
| 15+ | Dhs. 4.89 | Dhs. 73.35 |
| 25+ | Dhs. 4.79 | Dhs. 119.75 |
| 50+ | Dhs. 4.52 | Dhs. 226.00 |
| 100+ | Dhs. 3.99 | Dhs. 399.00 |
| N+ | Dhs. 0.80 | Price Inquiry |
Request Quote / Inquiry
Circuit intégré convertisseur flyback hors ligne VIPER20-22-E de STMicroelectronics
Le VIPER20-22-E est un convertisseur flyback hors ligne haute performance de la série VIPER™ de STMicroelectronics, conçu pour les applications de conversion de puissance AC-DC isolées jusqu'à 20 W. Doté d'un MOSFET de puissance intégré de 620 V et d'un circuit de protection avancé, ce convertisseur offre des performances fiables pour les alimentations industrielles, de télécommunications et grand public.
Principales caractéristiques et avantages
- Interrupteur d'alimentation intégré 620 V : réduit le nombre de composants externes et simplifie la conception.
- Puissance de sortie de 20 W : Convient aux applications de faible à moyenne puissance
- Fréquence de commutation jusqu'à 200 kHz : permet une conception compacte du transformateur
- Protection complète : la limitation de courant et les protections contre la surchauffe garantissent une fiabilité à long terme
- Plage de tension d'alimentation étendue : fonctionnement de 8 V à 15 V avec démarrage à 11 V
- Boîtier CMS : configuration 5 pentawatts pour une intégration optimale sur le circuit imprimé
- Conforme à la directive RoHS : Répond aux normes environnementales des marchés mondiaux
Applications typiques
- alimentations électriques industrielles et équipements d'automatisation
- Infrastructure de télécommunications et de réseaux
- Électronique grand public et appareils électroménagers
- Alimentation auxiliaire pour variateurs de vitesse et onduleurs
- Chargeurs et adaptateurs de batterie
Pourquoi choisir VIPER20-22-E ?
La famille VIPER™ de STMicroelectronics offre une fiabilité éprouvée pour les applications critiques nécessitant un support à long terme. Le VIPER20-22-E allie intégration élevée, protection robuste et flexibilité de conception, ce qui en fait un choix idéal pour les ingénieurs développant des solutions d'alimentation économiques et hautement fiables.
Spécifications techniques complètes
Toutes les spécifications sont soumises à la fiche technique du fabricant. La documentation complète relative à la traçabilité et à la conformité est disponible sur demande.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 620 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 20 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | - |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Pentawatt-5 HV (Câbles coudés et décalés) |
| Emballage du dispositif du fournisseur | 5 PENTAWATT |
| RoHS |  |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
