STMicroelectronics VIPER20A-22-E
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.11 | Dhs. 6.11 |
| 15+ | Dhs. 5.92 | Dhs. 88.80 |
| 25+ | Dhs. 5.80 | Dhs. 145.00 |
| 50+ | Dhs. 5.47 | Dhs. 273.50 |
| 100+ | Dhs. 4.83 | Dhs. 483.00 |
| N+ | Dhs. 0.97 | Price Inquiry |
Request Quote / Inquiry

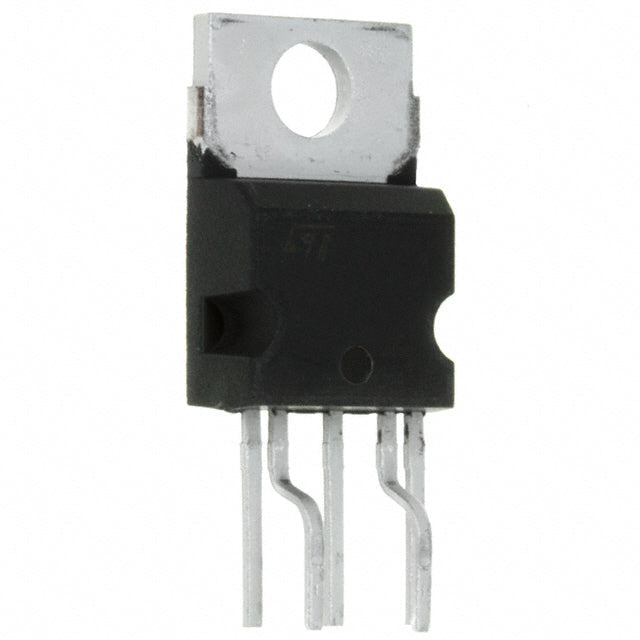

Convertisseur Flyback hors ligne STMicroelectronics VIPER20A-22-E
Le VIPER20A-22-E de STMicroelectronics est un circuit intégré convertisseur flyback hors ligne haute performance de 20 W conçu pour les applications d'alimentation AC-DC. Doté d'un MOSFET de puissance 700 V intégré et d'un circuit de protection avancé, ce convertisseur assure une conversion de puissance fiable et efficace pour les équipements industriels, grand public et de télécommunications.
Principales caractéristiques et avantages
- Puissance de sortie de 20 W : Idéale pour les applications AC-DC de faible à moyenne puissance
- Tension de claquage de 700 V : Capacité haute tension pour une entrée secteur universelle (85-265 V CA)
- Interrupteur d'alimentation intégré : réduit le nombre de composants et simplifie la conception
- Fréquence de commutation jusqu'à 200 kHz : permet une conception compacte du transformateur et une réduction des interférences électromagnétiques.
- Protection complète : la limitation de courant intégrée et l'arrêt en cas de surchauffe garantissent un fonctionnement sûr et fiable
- Plage d'alimentation étendue : tension de fonctionnement de 8 V à 15 V avec tension de démarrage de 11 V
- Boîtier CMS (composant monté en surface) : configuration 5 PENTAWATT pour un assemblage automatisé et un gain de place.
Applications typiques
- Adaptateurs et chargeurs AC-DC
- Alimentations auxiliaires pour équipements industriels
- Décodeurs et appareils électroniques grand public
- pilotes d'éclairage LED
- Appareils électroménagers et gros électroménager
- Équipements de télécommunications et de réseaux
Spécifications techniques complètes
Qualité et conformité
Ce composant est conforme à la directive RoHS et répond aux normes environnementales internationales relatives aux substances dangereuses. STMicroelectronics assure un contrôle qualité rigoureux et une traçabilité complète pour les applications aérospatiales, automobiles, industrielles et médicales.
Pourquoi choisir VIPER20A-22-E ?
La gamme VIPER™ de STMicroelectronics est reconnue mondialement pour la conversion de puissance hors ligne. Le VIPER20A-22-E allie fiabilité éprouvée, protections complètes et flexibilité de conception dans un boîtier CMS compact, ce qui en fait le choix idéal pour les ingénieurs développant des alimentations AC-DC performantes et économiques.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 20 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | - |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Pentawatt-5 HV (Câbles coudés et décalés) |
| Emballage du dispositif du fournisseur | 5 PENTAWATT |
| RoHS |  |
VIPER20A-22-E.pdf
