STMicroelectronics VIPER20ASP-E
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.07 | Dhs. 6.07 |
| 15+ | Dhs. 5.86 | Dhs. 87.90 |
| 25+ | Dhs. 5.73 | Dhs. 143.25 |
| 50+ | Dhs. 5.41 | Dhs. 270.50 |
| 100+ | Dhs. 4.78 | Dhs. 478.00 |
| N+ | Dhs. 0.96 | Price Inquiry |
Request Quote / Inquiry

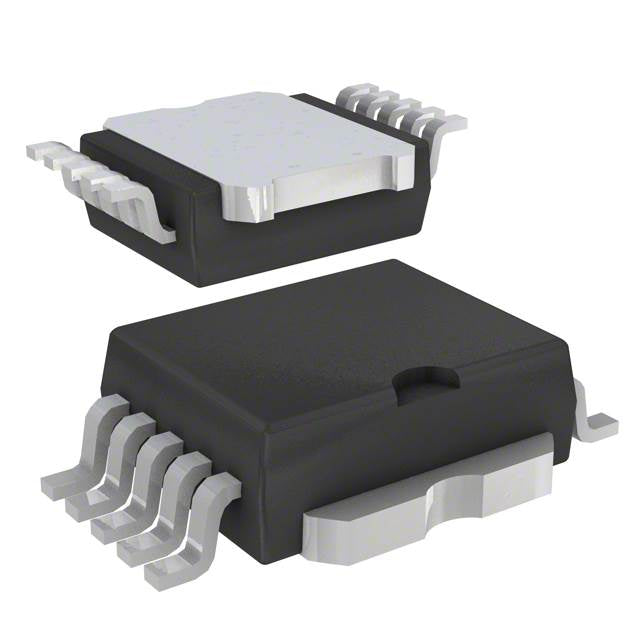

VIPER20ASP-E - Circuit intégré de conversion de commutation hors ligne haute performance
Le VIPER20ASP-E de STMicroelectronics est un circuit intégré convertisseur AC/DC flyback isolé de 20 watts, robuste et conçu pour les applications d'alimentation hors ligne fiables. Doté d'un MOSFET de puissance 700 V intégré et d'un circuit de protection avancé, ce convertisseur offre des performances exceptionnelles dans des conceptions compactes et économiques pour les équipements industriels, grand public et de télécommunications.
Principales caractéristiques et avantages
- Interrupteur d'alimentation intégré 700 V : La tension de claquage élevée permet une large plage de tension d'entrée et réduit le nombre de composants externes.
- Puissance de sortie de 20 W : optimisée pour les applications hors ligne de faible à moyenne puissance
- Topologie Flyback : architecture éprouvée pour la conversion de puissance isolée avec un minimum de composants externes
- Fréquence de commutation jusqu'à 200 kHz : permet l'utilisation de transformateurs et de filtres plus petits pour des conceptions compactes.
- Protection complète : la limitation de courant intégrée et la protection contre la surchauffe garantissent une fiabilité à long terme
- Large plage de tension d'alimentation : plage de fonctionnement de 8 V à 15 V avec une tension de démarrage de 11 V.
- Boîtier CMS : PowerSO-10 avec pastille inférieure exposée pour des performances thermiques améliorées
- Conforme à la directive RoHS : répond aux normes environnementales pour l'accès au marché mondial
Applications typiques
- Adaptateurs et chargeurs AC/DC
- Alimentations auxiliaires pour équipements industriels
- Décodeurs et appareils électroniques grand public
- pilotes d'éclairage LED
- appareils pour maison intelligente et IoT
- Équipements de télécommunications et de réseau
Pourquoi choisir VIPER20ASP-E ?
La famille VIPER™ de STMicroelectronics bénéficie de plusieurs décennies d'expertise en conversion de puissance. Le VIPER20ASP-E allie une intégration élevée, une protection robuste et une fiabilité éprouvée pour accélérer la mise sur le marché tout en réduisant les coûts de nomenclature. Grâce à une traçabilité complète et un support technique étendu, ce circuit intégré est idéal pour les conceptions exigeant une alimentation stable et la conformité réglementaire.
Spécifications techniques complètes
Les spécifications peuvent être modifiées sans préavis. Veuillez consulter la fiche technique du fabricant pour obtenir les informations les plus récentes.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 20 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | - |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Coussinet inférieur exposé PowerSO-10 |
| Emballage du dispositif du fournisseur | 10-PowerSO |
| RoHS |  |
VIPER20ASP-E.pdf
