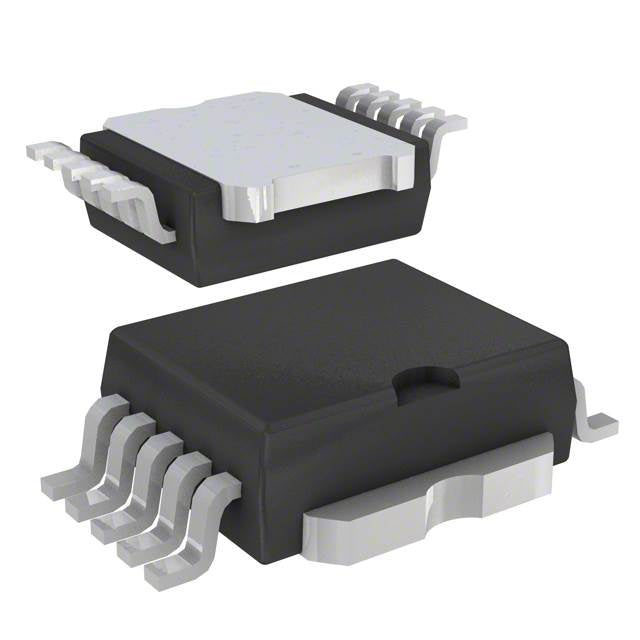

STMicroelectronics VIPER20ASPTR-E
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 7.30 | Dhs. 7.30 |
| 15+ | Dhs. 7.07 | Dhs. 106.05 |
| 25+ | Dhs. 6.91 | Dhs. 172.75 |
| 50+ | Dhs. 6.53 | Dhs. 326.50 |
| 100+ | Dhs. 5.76 | Dhs. 576.00 |
| N+ | Dhs. 1.15 | Price Inquiry |
Request Quote / Inquiry
Convertisseur Flyback hors ligne 20 W STMicroelectronics VIPER20ASPTR-E
Le VIPER20ASPTR-E est un convertisseur flyback hors ligne haute performance de la série VIPER™ de STMicroelectronics, conçu pour les alimentations AC-DC isolées jusqu'à 20 W. Ce convertisseur intégré présente une tension de claquage de 700 V, un commutateur interne et fonctionne à des fréquences de commutation jusqu'à 200 kHz, ce qui le rend idéal pour une conversion de puissance compacte et efficace dans les applications industrielles, de télécommunications et d'électronique grand public.
Caractéristiques principales :
- Puissance de sortie de 20 W - Optimisée pour les applications AC-DC de faible à moyenne puissance
- Protection contre les hautes tensions (700 V) - Conception robuste pour une alimentation secteur universelle
- Topologie Flyback intégrée - Conception simplifiée avec sortie isolée
- Fréquence de commutation jusqu'à 200 kHz - Permet une conception compacte du transformateur
- Protection complète - Limitation du courant et protection contre la surchauffe
- Plage d'alimentation de 8 V à 15 V - Conditions de fonctionnement flexibles
- Alimentation CMS PowerSO-10 - Boîtier compact avec pastille inférieure exposée pour la gestion thermique
- Conforme à la directive RoHS - Respecte les normes environnementales
Applications :
- Adaptateurs et chargeurs AC-DC
- Alimentations auxiliaires
- Appareils électroménagers et gros électroménager
- Systèmes de contrôle industriels
- pilotes d'éclairage LED
- Alimentation de secours et auxiliaire
Spécifications techniques :
Pourquoi choisir VIPER20ASPTR-E ?
Le VIPER20ASPTR-E offre aux ingénieurs concepteurs une solution éprouvée et économique pour la conversion de puissance AC-DC isolée. Grâce à son commutateur haute tension intégré, ses protections intégrées et sa large plage d'alimentation, ce circuit intégré simplifie la conception des alimentations tout en garantissant des performances fiables et une longue durée de vie. La gamme VIPER de STMicroelectronics est reconnue pour sa qualité et sa traçabilité dans les secteurs de l'aérospatiale, de l'automobile, de l'industrie et des télécommunications.
Besoin d'assistance technique ou de fiches techniques ? Contactez-nous pour obtenir la documentation complète et les ressources de conception.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Bande coupée (CT) | Bande et bobine (TR) |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 20 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | - |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Coussinet inférieur exposé PowerSO-10 |
| Emballage du dispositif du fournisseur | 10-PowerSO |
| RoHS |  |
VIPER20ASPTR-E.pdf
