STMicroelectronics VIPER28LN
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 3.93 | Dhs. 3.93 |
| 15+ | Dhs. 3.83 | Dhs. 57.45 |
| 25+ | Dhs. 3.74 | Dhs. 93.50 |
| 50+ | Dhs. 3.54 | Dhs. 177.00 |
| 100+ | Dhs. 3.12 | Dhs. 312.00 |
| N+ | Dhs. 0.62 | Price Inquiry |
Request Quote / Inquiry
VIPER28LN - Circuit intégré convertisseur Flyback haute tension
Le VIPER28LN de STMicroelectronics est un circuit intégré convertisseur flyback hors ligne haute performance conçu pour les applications AC-DC basse consommation jusqu'à 16 W. Faisant partie de la série VIPer™ plus, ce convertisseur intégré combine un MOSFET de puissance robuste aux avalanches de 800 V avec un contrôleur PWM, offrant des performances fiables dans des conceptions compactes.
Principales caractéristiques et avantages
- Capacité haute tension : tension de claquage de 800 V pour les applications d’entrée CA universelles
- Conception intégrée : le MOSFET de puissance intégré réduit le nombre de composants et l’encombrement sur la carte.
- Protection complète : limitation de courant, protection contre la surchauffe, la surtension et les courts-circuits
- Fonctionnement efficace : fréquence de commutation de 60 kHz avec un rapport cyclique de 80 %
- Large plage de fonctionnement : tension d’alimentation de 8,5 V à 23,5 V, température de jonction de -40 °C à 150 °C
- Mise en œuvre facile : tension de démarrage de 14 V, montage traversant pour le prototypage
Applications typiques
- Chargeurs et adaptateurs de batterie
- Alimentations auxiliaires
- pilotes d'éclairage LED
- Appareils électroménagers et gros électroménager
- Systèmes de contrôle industriels
Spécifications techniques complètes
Qualité et conformité
Ce produit est conforme à la directive RoHS et respecte les normes environnementales internationales relatives aux substances dangereuses. Tous les appareils proviennent de circuits de distribution agréés garantissant une traçabilité complète et bénéficient de la garantie constructeur.
Assistance à la conception
Des fiches techniques complètes, des notes d'application et des schémas de référence sont disponibles pour accélérer votre processus de développement. Notre équipe technique peut vous accompagner dans l'optimisation de l'alimentation et la sélection des composants.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPer™ plus |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 800 V |
| Topologie | Flyback |
| Tension - Démarrage | 14 V |
| Tension d'alimentation (Vcc/Vdd) | 8,5 V ~ 23,5 V |
| Cycle de service | 80% |
| Commutation de fréquence | 60 kHz |
| Puissance (Watts) | 16 W |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Trou traversant |

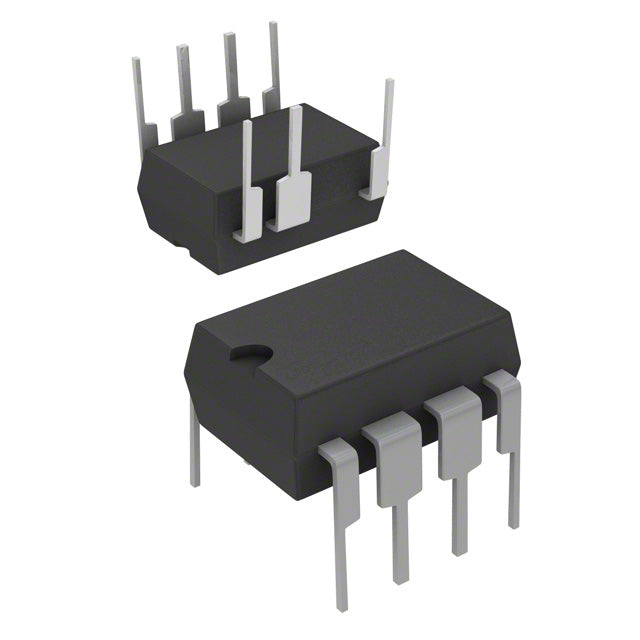

| Emballage / Étui | Boîtier DIP 8 broches (0,300", 7,62 mm), 7 fils |
| Emballage du dispositif du fournisseur | 7-DIP |
| RoHS |  |
VIPER28LN.pdf
