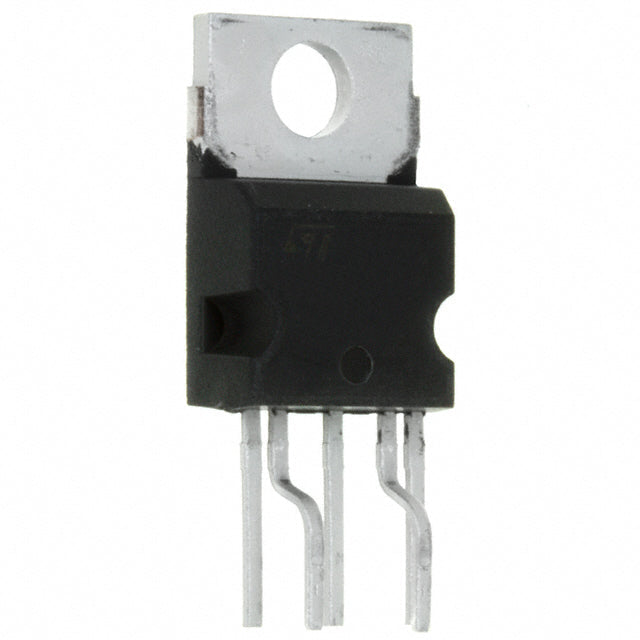

STMicroelectronics VIPER50-E
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 7.01 | Dhs. 7.01 |
| 15+ | Dhs. 6.79 | Dhs. 101.85 |
| 25+ | Dhs. 6.64 | Dhs. 166.00 |
| 50+ | Dhs. 6.27 | Dhs. 313.50 |
| 100+ | Dhs. 5.54 | Dhs. 554.00 |
| N+ | Dhs. 1.11 | Price Inquiry |
Request Quote / Inquiry
Convertisseur Flyback haute performance 50 W STMicroelectronics VIPER50-E
Le VIPER50-E de STMicroelectronics est un contrôleur d'alimentation à découpage hors ligne robuste, conçu pour les applications à topologie flyback jusqu'à 50 watts. Ce circuit intégré de gestion de l'alimentation combine un MOSFET de puissance haute tension avec des circuits de commande avancés, offrant des performances fiables pour les applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages
- Puissance admissible de 50 W : optimisée pour les alimentations à découpage hors ligne de puissance moyenne.
- Tension de claquage de 620 V : La capacité haute tension garantit un fonctionnement robuste et des marges de sécurité.
- Fréquence de commutation jusqu'à 200 kHz : permet une conception compacte du transformateur et une réduction de la taille des composants.
- Protection intégrée : la limitation de courant et la protection contre la surchauffe intégrées protègent votre conception.
- Fonctionnalités de contrôle avancées : contrôle de la fréquence, démarrage progressif et synchronisation pour une intégration système flexible
- Boîtier CMS : configuration 5 pentawatts pour une conception de circuit imprimé efficace et un assemblage automatisé
- Conforme à la directive RoHS : répond aux normes environnementales pour l'accès au marché mondial
Applications typiques
Le VIPER50-E est idéal pour les alimentations AC-DC dans les décodeurs, les appareils électroménagers, les commandes industrielles, les pilotes d'éclairage LED, les alimentations auxiliaires et les chargeurs de batterie nécessitant une sortie isolée et un format compact.
Spécifications techniques complètes
Pourquoi choisir VIPER50-E ? Cette solution de gestion de l’alimentation éprouvée de STMicroelectronics offre aux ingénieurs concepteurs une approche fiable et économique pour la mise en œuvre de convertisseurs flyback isolés avec un minimum de composants externes. Le MOSFET haute tension intégré et les fonctions de protection complètes réduisent le coût de la nomenclature et accélèrent la mise sur le marché.
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 620 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 50 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | Contrôle de fréquence, démarrage progressif, synchronisation |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Pentawatt-5 HV (Câbles coudés et décalés) |
| Emballage du dispositif du fournisseur | 5 PENTAWATT |
| RoHS |  |
VIPER50-E.pdf
