STMicroelectronics VIPER50A(022Y)
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | Dhs. 6.78 | Dhs. 6.78 |
| 15+ | Dhs. 6.55 | Dhs. 98.25 |
| 25+ | Dhs. 6.41 | Dhs. 160.25 |
| 50+ | Dhs. 6.05 | Dhs. 302.50 |
| 100+ | Dhs. 5.34 | Dhs. 534.00 |
| N+ | Dhs. 1.07 | Price Inquiry |
Request Quote / Inquiry

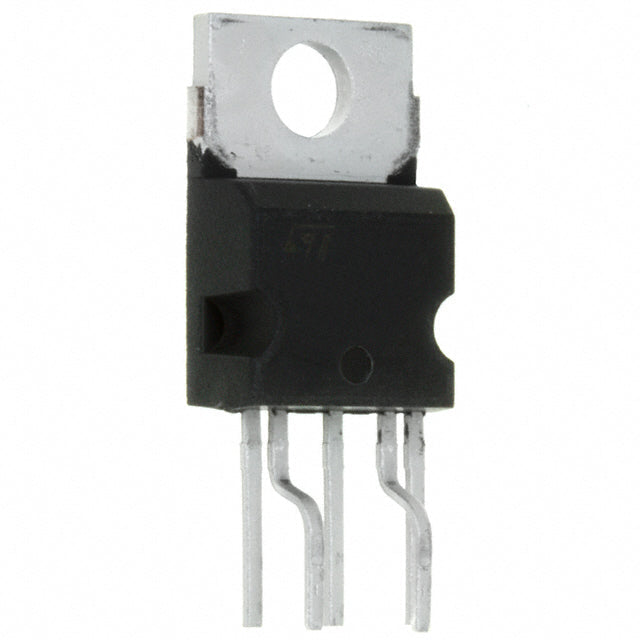

STMicroelectronics VIPER50A(022Y) - Circuit intégré convertisseur flyback hors ligne haute tension
Le VIPER50A(022Y) de STMicroelectronics est un circuit intégré convertisseur flyback hors ligne haute performance de 50 W, conçu pour les applications d'alimentation AC-DC isolées. Cette solution intégrée de gestion de l'alimentation combine un MOSFET de puissance robuste aux avalanches de 700 V avec un contrôleur PWM en mode courant, offrant des performances fiables dans les alimentations à découpage compactes pour les applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages
- Puissance admissible de 50 W : optimisée pour les topologies flyback hors ligne de puissance moyenne
- MOSFET haute tension 700 V : résistant aux avalanches pour un fonctionnement robuste et une fiabilité accrue
- Fréquence de commutation jusqu'à 200 kHz : permet une conception compacte du transformateur et une réduction de la taille des composants.
- Protection intégrée : limitation de courant et arrêt en cas de surchauffe pour une protection optimale contre les défauts.
- Fonctionnalités de contrôle avancées : contrôle de la fréquence, démarrage progressif et synchronisation pour des performances optimisées
- Large plage de tension d'alimentation : tension de fonctionnement de 8 V à 15 V avec seuil de démarrage de 11 V
- Boîtier compact pour montage en surface : configuration 5 pentawatts pour des circuits imprimés compacts.
- Conforme à la directive RoHS : Répond aux normes environnementales pour un déploiement sur le marché mondial
Applications typiques
- Adaptateurs et chargeurs AC-DC
- Alimentations auxiliaires pour équipements industriels
- Modules d'alimentation pour infrastructures de télécommunications et de réseaux
- Circuits d'alimentation à découpage pour appareils électroménagers
- étages de puissance du pilote de LED
- systèmes de charge de batterie
Spécifications techniques complètes
Pourquoi choisir VIPER50A(022Y) ?
La série VIPER50A témoigne du savoir-faire reconnu de STMicroelectronics en matière de conversion de puissance hors ligne. Elle offre aux ingénieurs concepteurs une solution fiable et économique, dotée de protections complètes et d'excellentes performances en matière de compatibilité électromagnétique (CEM). Son approche intégrée réduit le nombre de composants externes, simplifie la conception et accélère la mise sur le marché de vos projets d'alimentation.
Référence : VIPER50A(022Y) | Fabricant : STMicroelectronics | Boîtier : Montage en surface 5 pentawatts | Conforme RoHS
| Attributs du produit | Valeur de la propriété |
| Fabricant | STMicroelectronics |
| Gamme de produits | VIPER™ |
| Conditionnement | Tube | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 11 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 15V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 200 kHz |
| Puissance (Watts) | 50 W |
| Protection contre les défauts | Limitation de courant, surchauffe |
| Fonctions de contrôle | Contrôle de fréquence, démarrage progressif, synchronisation |
| Température de fonctionnement | - |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Pentawatt-5 HV (Câbles coudés et décalés) |
| Emballage du dispositif du fournisseur | 5 PENTAWATT |
| RoHS |  |
VIPER50A(022Y).pdf
